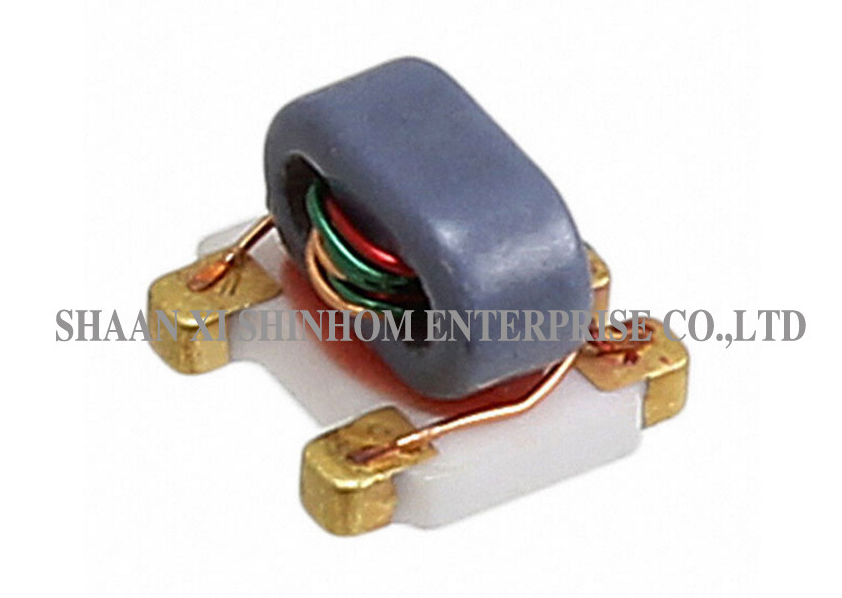

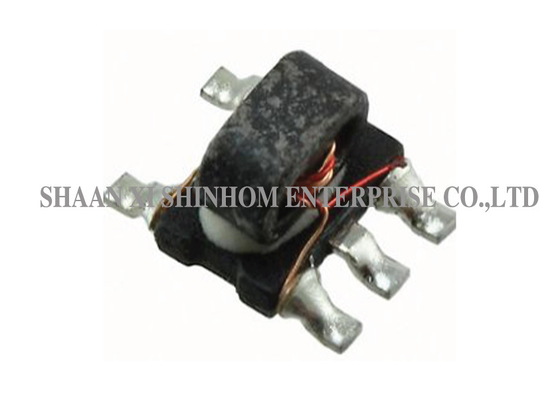

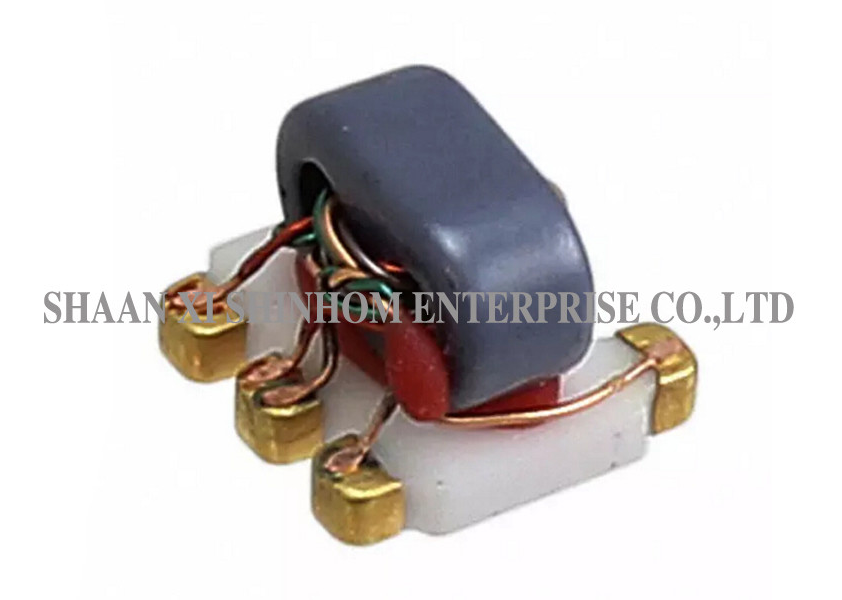

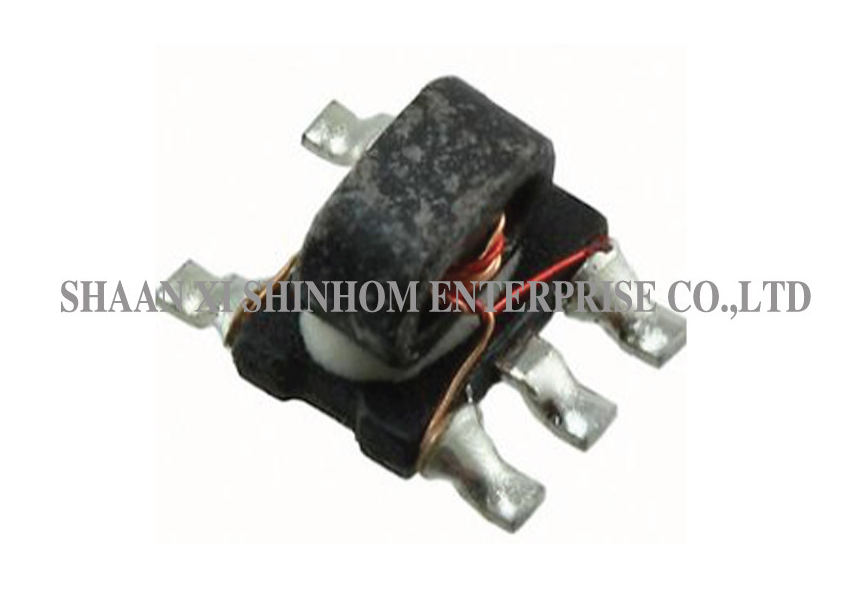

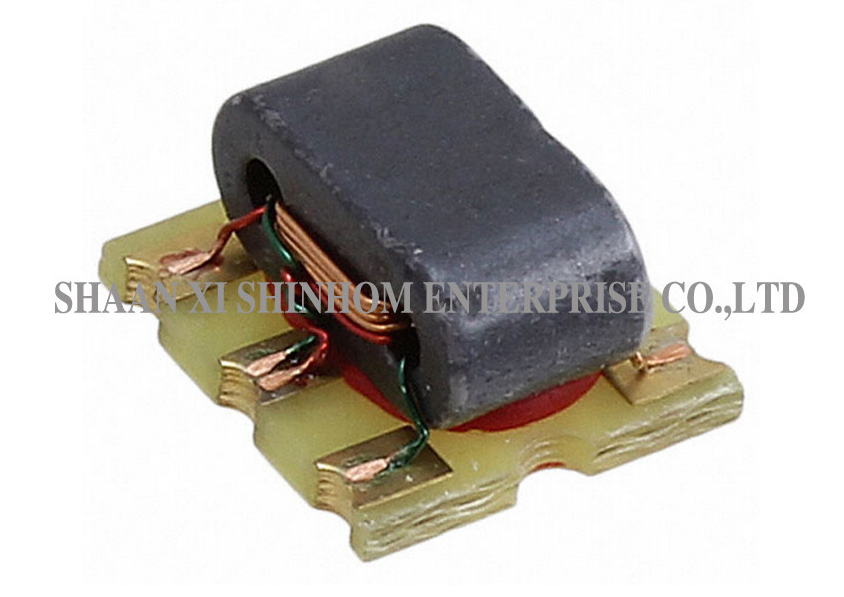

이건SMD 발런 RF 트랜스포머에마일 된 구리 와이어 와일링 및 표면 장착 패키지를 사용합니다.1:1, 특징적 임피던스는75Ω, 그리고 주파수 범위는5~3000MHzRF 전력:0.25WDC 전류:30mA발룬 변압기는 균형 잡힌 신호를 불균형 신호로 변환하는 데 사용됩니다. 균형 잡힌 신호 (분기 신호) 를 불균형 신호 (일종 신호) 로 변환하거나 그 반대의 경우.그것은 널리 사용 됩니다광대역 무선 통신,VHF/UHF 수신기/전달기, 그리고스푸치-트랙 증폭기RF 회로에서
임페던스 비율: 11
특성적 임피던스 75Ω
주파수 범위 5~3000MHz
RF 전력 0.25W
DC 전류 30mA
롤링 재료 엠마일 된 구리 실
패키지 종류 ∙ SMD 표면 장착장치
작동 온도 -40°C ~ 85°C
광대역 무선 통신
VHF/UHF 수신기
VHF/UHF 송신기
펌프, 펌프, 펌프
RF 프론트엔드 모듈
안테나 공급 네트워크
혼합기
광대역 매칭 네트워크
| 매개 변수 | 시험 조건 | 단위 | 분 | 유형 | 맥스 |
| 주선 손실 (out1) | 5~3000MHz | dB | - 네 | 1.7 | 3.5 |
| 주선 손실 (out2) | 5~3000MHz | dB | - 네 | 1.5 | 3.5 |
| 진폭 균형 | 5~3000MHz | dB | - 네 | ±0.5 | ± 10 |
| 단계 균형 | 5~3000MHz | 학위 | - 네 | ±20 | ±180 |
| 입력 반환 손실 | 5~3000MHz | dB | 6.0 | 25.0 | - 네 |
질문: 발런 변압기의 주요 기능은 무엇입니까?
A:발런 트랜스포머는 균형 잡힌 신호 (분기 신호) 를 불균형 신호 (일종 신호) 로 변환하거나 반대로 균형 잡힌 신호를 불균형 신호로 변환하는 균형 잡힌 불균형 변환을 위해 사용됩니다.그것은 RF 회로에서 널리 사용됩니다, 믹서, 안테나 공급 및 광대역 매칭 네트워크.
질문: 1: 1 임피던스 비율은 무엇을 의미합니까?
A:1: 1 임피던스 비율은 1차와 2차 임피던스가 같다는 것을 의미합니다. 임피던스 변환을 수행하지 않고 균형 잡힌 신호로 불균형 신호 변환을 제공합니다.그것은 impedance 변환없이 balun 변환을 필요로 하는 RF 회로에 적합합니다.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델 (주파수 및 임피던스 요구 사항 포함). 샘플은무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주.
