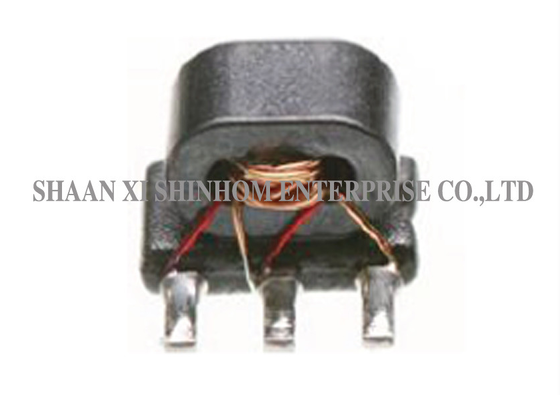

이건11 CT SMD 발런 RF 트랜스포머광대역 무선 통신 및 RF 신호 변환 애플리케이션을 위해 설계되어 균형 잡힌/불균형된 신호 변환 및 임피던스 매칭을 달성합니다. 제품은 SMD 패키지를 사용합니다.넓은 주파수 범위를 제공합니다., 낮은 주선 손실, 그리고 우수한 진폭 / 단계 균형 특성, 차별 신호 전송 품질을 보장.센터-탭 설계는 푸시-플러 증폭기 및 믹서와 같은 회로 토폴로지에 적합합니다.그것은 널리 RF 응용 프로그램에서 VHF / UHF 수신기 / 송신기, 안테나 시스템 및 광대역 매칭 네트워크에 사용됩니다. 그것은 RF 프론트 엔드 신호 변환 및 매칭에 대한 이상적인 선택입니다.
특징:
신청서
전기 사양 ((25°C,Z=75Ω)
| 매개 변수 | 시험 조건 | 단위 | 분 | 유형 | 맥스 |
| 주선 손실 (out1) | 1~350MHz | dB | - 네 | 0.5 | 1.5 |
| 주선 손실 (out2) | 1~350MHz | dB | - 네 | 0.4 | 1.5 |
| 진폭 균형 | 1~350MHz | dB | - 네 | 0.3 | ±0.5 |
| 단계 균형 | 1~350MHz | 학위 | - 네 | ± 10 | ±50 |
| 입력 반환 손실 | 1~350MHz | dB | 15.0 | 25.0 | - 네 |
FAQ
질문: 1:1 CT 발런 트랜스포머와 표준 1:1 발런의 차이점은 무엇입니까?
A:A11 CT 발런중심 탭 (CT) 이 2차 와일링에 있어 중심 탭을 필요로 하는 푸시-트랙 앰플리퍼와 믹서와 같은 회로 토폴로지에 적합합니다.분차 출력 또는 불균형에서 균형 전환표준 1:1 발런은 중앙 탭이 없으며 비교적 간단한 기능을 가지고 있습니다.
Q: 0.4-0.5dB의 일반적인 주선 손실은 무엇을 의미합니까?
A:주선 손실 0.4-0.5dB는 변압기를 통한 신호 전력 손실이 약 9-11%, 높은 에너지 전송 효율을 나타냅니다.두 출력 사이의 작은 손실 차이 (0.4dB 대 0.5dB) 는 균형 잡힌 차차 출력 진폭을 보장하며 엄격한 신호 품질 요구 사항이있는 RF 프론트 엔드에 적합합니다.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주. MOQ 및 사용자 지정 제품에 대한 리드 타임은 별도로 확인됩니다.
