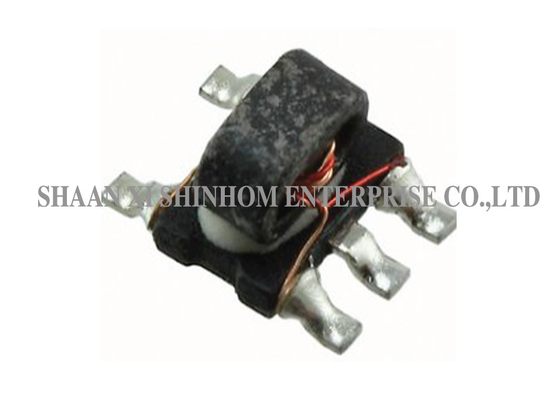

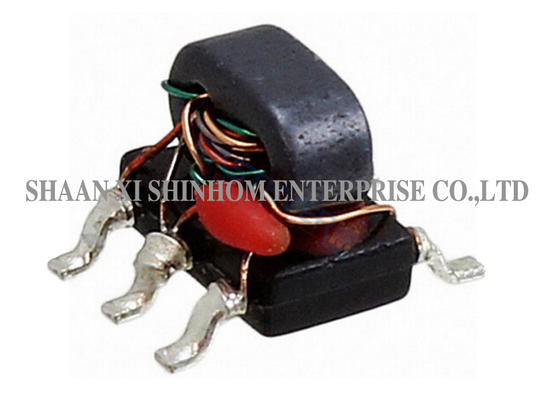

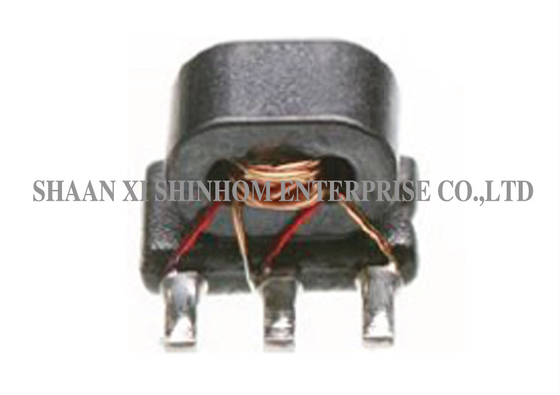

11 송전선 Balun RF 트랜스포머광대역 무선 통신 및 RF 신호 변환 애플리케이션을 위해 설계되었습니다.송전선 구조균형 잡힌/불균형된 신호 변환을 달성하기 위해폭 넓은 주파수그리고우수한 진폭/단계 균형특징이 제품은SMD 패키지와 함께저주선 손실그리고우수한 입력 반환 손실높은 신호 전송 효율과 낮은 반사율을 보장하는 성능그것은 널리 사용 됩니다스푸치-트랙 증폭기,안테나 시스템, 그리고광대역 매칭 네트워크RF 애플리케이션에서. 그것은 광대역 무선 통신과 RF 프론트 엔드 신호 변환에 이상적인 선택입니다.
특징:
신청서
광대역 무선 통신
VHF/UHF 수신기
VHF/UHF 송신기
펌프, 펌프, 펌프
안테나 시스템
RF 프론트엔드 모듈
광대역 임피던스 매칭
시험 및 측정 장비
전기 사양 ((25°C,Z=75Ω)
| 매개 변수 | 시험 조건 | 단위 | 분 | 유형 | 맥스 |
| 주선 손실 (out1) | 5~100MHz | dB | - 네 | 0.5 | 1.5 |
| 주선 손실 (out2) | 5~100MHz | dB | - 네 | 1.0 | 2.0 |
| 진폭 균형 | 5~100MHz | dB | - 네 | ±0.5 | ±0.5 |
| 단계 균형 | 5~100MHz | 학위 | - 네 | ± 10 | ±30 |
| 입력 반환 손실 | 5~100MHz | dB | 10.0 | 15.0 | - 네 |
FAQ
Q: 송전선 배런과 전통적인 철회 배런의 차이점은 무엇입니까?
A:A송전선 밸런전송 라인 이론을 사용하여 광대역 매칭과 균형 잡힌/불균형 변환을 달성하여 더 넓은 주파수 커버리지 (50-1250MHz) 를 제공하고 더 나은 고주파 성능을 제공합니다.전통적인 와이어 와일드 발런 은 자기 핵 결합 에 의존 한다, 낮은 주파수에서 좋은 성능을 제공하지만 높은 주파수 응답은 제한적입니다. 전송 라인 구조는 광대역 및 고 주파수 애플리케이션에 적합합니다.
질문: 입력 손실 ≤1.3dB와 입력 반환 손실 ≥11dB가 시스템 성능에 미치는 영향은 무엇입니까?
A:삽입 손실 ≤1.3dB는 낮은 에너지 손실과 함께 높은 신호 전송 효율을 보장합니다. 입력 반환 손실 ≥11dB (유형적 25dB) 는 좋은 임피던스 매칭을 보장합니다.신호 반사 및 정지파를 줄이는, 전체 시스템 성능을 향상시킵니다. 특히 엄격한 링크 예산 요구 사항이있는 무선 통신 시스템에 적합합니다.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주. MOQ 및 사용자 지정 제품에 대한 리드 타임은 별도로 확인됩니다.
