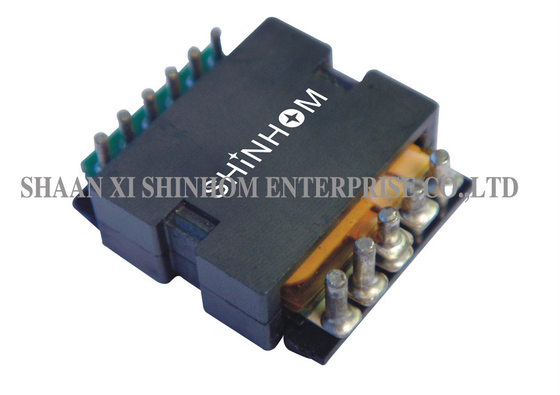

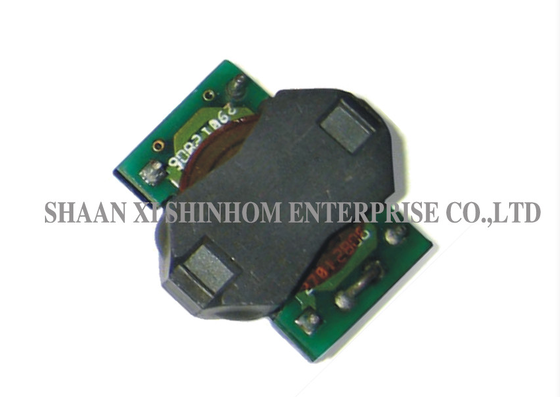

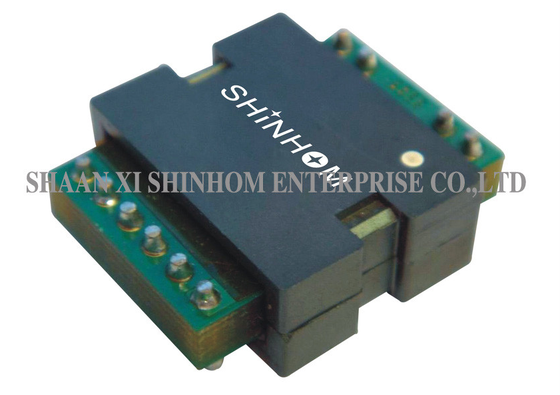

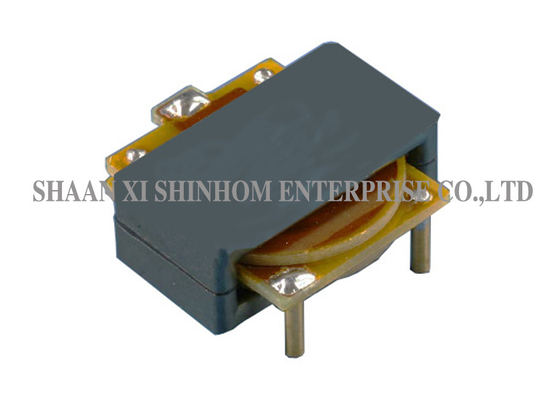

TP18 시리즈 고주파 30W 평면 변압기 DC-DC 변환기용 최대 두께 7.4mm

의TP18 시리즈 30W 고주파 평면 변압기DC-DC 변환기 및 스위치 전원 공급 애플리케이션을 위해 설계되었습니다.15~30W, 최대 두께는70.4mm이 제품은낮은 프로필의 평면 구조, 제공초저출출 인덕턴스,최소 EMI, 그리고높은 크리핑 거리. 모든 SMPS 토폴로지와 호환됩니다. 여러 마운팅 및 종료 옵션이 있습니다.전용 열 분산 클립설계는 열 관리 성능이 우수하다는 것을 보장합니다.DC-DC 변환기,스위치 전원 공급 장치, 그리고 다양한고주파 전력 변환어플리케이션

• 매우 낮은 누출 인덕턴스 (간격이 없는 코어에 0.2% 미만)
• 비용 효율적이고 경쟁력 있는 가격
• 최소 전자기 간섭 (EMI)
• 높은 크리페이지와 클리어런스 거리
• 모든 SMPS 토폴로지에 적용됩니다.
• 다양한 장착 및 단말 옵션 (평면, 수직, 구멍, SMT, 핀, 비행 케이블 및 기타).
• 특수 설계된 열분해 클래시프
• 낮은 프로필 평면 변압기
• 고전력 평면 변압기
• 고주파 평면 변압기
• PCB 평면 트랜스포머
• 플래너 스위치 전력 트랜스포머
• 선반에 있는 SMT 평면 변압기

• DC-DC 변환기
• 스위치 전원 공급 장치 (SMPS)
• 분산 전력 시스템
• 통신 장비의 전원 공급 장치
• 산업용 제어 전원 공급 장치
• 자동차용 전자제품
• 의료 장비의 전원 공급 장치
• 고밀도 전력 모듈

• 인덕턴스는 100 kHz, 100 mVrms에서 핀 (1-2) 사이에 측정됩니다.
• 누출 인덕턴스는 초등 윙링 Pin ((1-2) 에서 초등 윙링이 단축된 상태에서 측정됩니다.
• 모든 사양은 TA=25°C±5°C에서 전형적입니다.

Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?

A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다.무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주: 주문제품은 별도로 확인됩니다.

질문: 공간 제한적 인 응용 프로그램에서 최대 7.4mm 두께의 장점은 무엇입니까?

A:7.4mm 저 프로필 디자인은 PCB 수직 공간을 크게 절약합니다. 높이가 제한된 컴팩트 전원 공급 장치 디자인에 적합합니다.현대 전자 장치의 소형화 및 고밀도 통합 요구 사항을 충족합니다..
