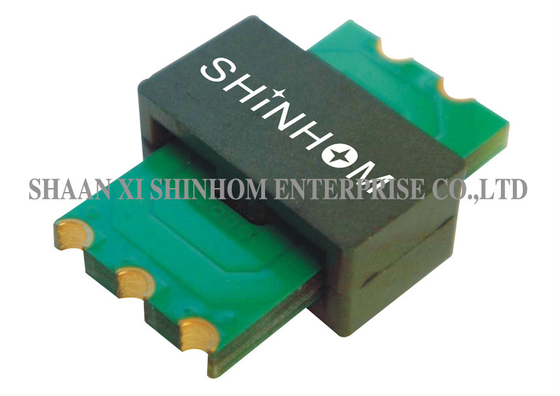

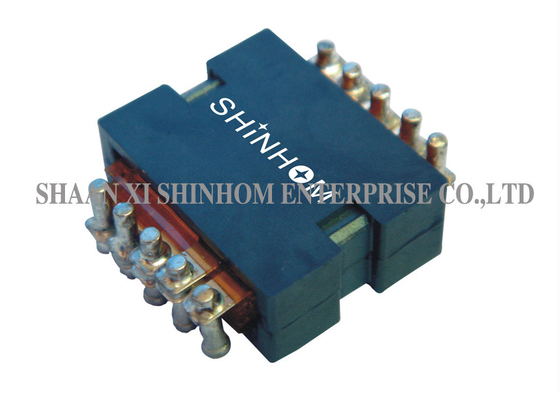

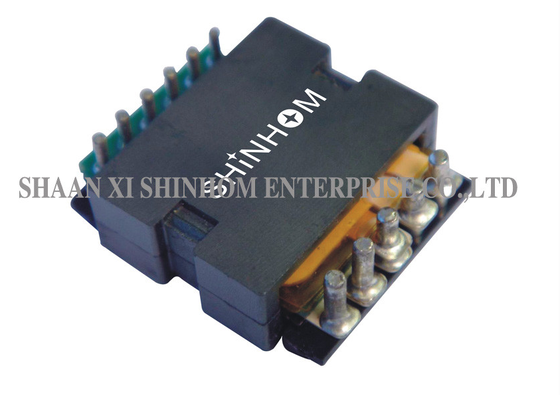

TP20A 시리즈 고주파 100W 평면 변압기는 DC-DC 컨버터 및 스위칭 전원 공급 장치 애플리케이션용으로 설계되었습니다. 전력 범위는 75-100W이며, 최대 두께는 7.4mm이고 풋프린트는 20.12*18.50mm입니다.이 제품은 200kHz-700kHz에서 작동하며, 작동 절연 전압은 1500Vdc입니다. 초저 누설 인덕턴스, 고효율, 최소 EMI를 제공하며 모든 SMPS 토폴로지와 호환됩니다.다양한 장착 및 종단 옵션을 사용할 수 있습니다. 전용 방열 클립 디자인은 뛰어난 열 관리 성능을 보장합니다.이는 DC-DC 컨버터, 스위칭 전원 공급 장치, 및 다양한 고주파 전력 변환 애플리케이션에 널리 사용됩니다.
특징
최대 100W 전력
주파수 범위 200kHz-700kHz
작동 절연 전압 1500Vdc
초저 누설 인덕턴스 (<0.2%)
최대 두께 7.4mm
작동 온도 -40 ~ +125°C
모든 SMPS 토폴로지와 호환
전용 방열 클립 디자인
애플리케이션
DC-DC 컨버터
스위칭 전원 공급 장치 (SMPS)
분산 전원 시스템
통신 장비 전원 공급 장치
산업 제어 전원 공급 장치
자동차 전자 제품
의료 장비 전원 공급 장치
고밀도 전력 모듈
제품 사양 선택 표
| 매개변수 | 사양 |
|---|---|
| 시리즈 | TP20A |
| 전력 범위 | 75 - 100W |
| 작동 주파수 | 200kHz - 700kHz |
| 작동 절연 전압 | 1500Vdc |
| 최대 두께 | 7.4mm |
| 풋프린트 | 20.12 * 18.50mm |
| 누설 인덕턴스 | <0.2% (갭리스 코어) |
| 작동 온도 | -40°C ~ +125°C |
| 토폴로지 호환성 | 모든 SMPS 토폴로지 |
| 장착 옵션 | 수평 / 수직 / 스루홀 / SMT / 핀 / 플라잉 리드 |
| 열 설계 | 전용 방열 클립 |
자주 묻는 질문
Q: 샘플 신청은 어떻게 하나요? 리드 타임은 어떻게 되나요?
A: 당사 웹사이트 또는 이메일을 통해 샘플 신청을 제출할 수 있습니다. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주이며, 맞춤형 제품은 별도로 확인됩니다.
Q: 소량 시험 주문을 지원하나요?
A: 예. 소량 시험 주문 (표준 MOQ 미만)은 협상 가능하며 대량 주문과 동일한 품질 표준 및 배송 약속을 받을 수 있습니다. 자세한 내용은 영업팀에 문의하십시오.
Q: 품질 관리는 어떻게 하나요?
A: 입고 품질 검사(IQC) 및 출하 전 100% 품질 테스트를 통해 모든 제품이 사양을 충족하도록 보장합니다.
