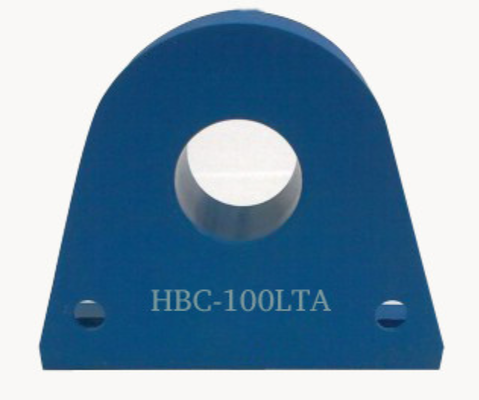

의홀 효과 전류 센서전류 격리 및 홀 효과 측정 기술을 사용하여 제조되며, 특히 끊김 없는 전원 공급 장치 및 스위치 모드 전원 공급 장치에 대해 개발되어 높은 정밀도를 보장합니다.안정적인 성능, 안전 격리. 이 제품은 기본 회로와 부전 회로 사이의 전류 격리를 가진 견고하고 신뢰할 수있는 구조를 갖추고 있습니다. 끊김없는 전원 공급에 적합합니다.스위치 모드 전원 공급 장치, 및 용접 전원 공급 장치. 그것은 현재 모니터링 및 산업 자동화에서 홀 효과 전류 센서 응용 프로그램에 대한 이상적인 선택입니다.
특징
1차 및 2차 전류 격리
DC, AC 및 펄스 전류의 정확한 측정
작동 전류 0~300A
가등식 출력 50mA ±0.5%
가명 출력 100mA ±0.5%
설치가 쉽다
높은 정확도급
커스터마이징 가능한 명소 입력 전류와 출력 전압
신청서
끊김 없는 전원 공급 장치
스위치 모드 전원 공급 장치
용접용 전원 공급 장치
배터리 가동 애플리케이션
변주 주파수 드라이브
소동기
DC 모터 드라이브 정적 변환기
산업 자동화
전기 데이터:

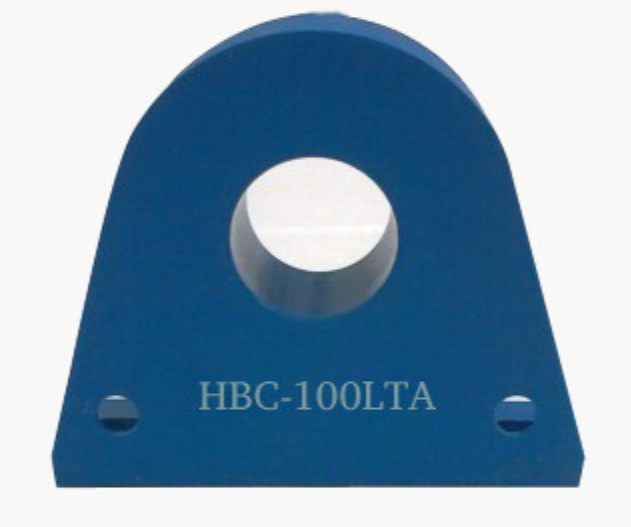

| HBC100LTA | HBC200LTA | HBC300LTA | ||
| 가등식 입력 전류 | 100 | 200 | 300 | A |
| 시험 전류 범위 | 200 ((± 18V,20Ω) | 400 ((± 18V,30Ω) | 600 ((± 18V,20Ω) | A |
| 회전 비율 | 1:2000 | 1:2000 | 1:3000 | |
| ± 12V의 시험 저항 | @±100Amax 80 (최대) | @±200Amax 80 (최대) | @±300Amax 76 (최대) | 오 |
| @±200Amax 25 (최대) | @±400Amax 20 (최대) | @±600Amax 22 (최다) | 오 | |
| ±15V | @±100Amax 110 (최대) | @±200Amax 120 (최대) | @±300Amax 100 (최대) | 오 |
| @±200Amax 40 (최대) | @±400Amax 30 (최대) | @±600 아마크스 36 (max) | 오 | |
| 가등식 출력 전류 | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| 공급 전압 | ±12±18 | V | ||
| 소비 전류 | ≤±20 | mA | ||
| 0 오프셋 전류 | ≤±0.2 | mA | ||
| 오프셋 전류 Drift | -40°C~85°C,≤±0.5 | mA | ||
| 반응 시간 | < 1 | μs | ||
| 선형성 | ≤±0.2 | %FS | ||
| 단열 전압 | 50Hz, 1분,6 | KV | ||
| di/dt | >100 | A/μs | ||
| 대역폭 ((-3dB) | DC... 100 | KHz | ||
| 부착 저항 | 21 | 21 | 32 | 오 |
| 작동 온도 | -40+85 | °C | ||
| 저장 온도 | -40+105 | °C | ||
참고: 제품 사양은 사용자 정의 할 수 있습니다.
FAQ
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다.무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주: 주문제품은 별도로 확인됩니다.
Q: 작은 시험 주문을 지원합니까?
A:예. 작은 시험 주문 (표준 MOQ 이하) 은 협상 할 수 있으며 대량 주문과 동일한 품질 표준과 배송 약속을받을 수 있습니다. 자세한 사항은 판매 팀과 연락하십시오.
Q: 왜 이 제품은 UPS 및 SMPS 애플리케이션에 적합합니까?
A:이 제품은 DC, AC 또는 펄스 전류를 정확하게 측정하여 끊김없는 전원 공급 장치 및 스위치 모드 전원 공급 장치의 전류 모니터링에 적합합니다.현재 격리 안전 측정 보장출력 전압은 출력 터미널에서 측정됩니다; 배선 도중 센서를 손상시킬 수있는 잘못된 연결을 피하기 위해 주의가 필요합니다.
