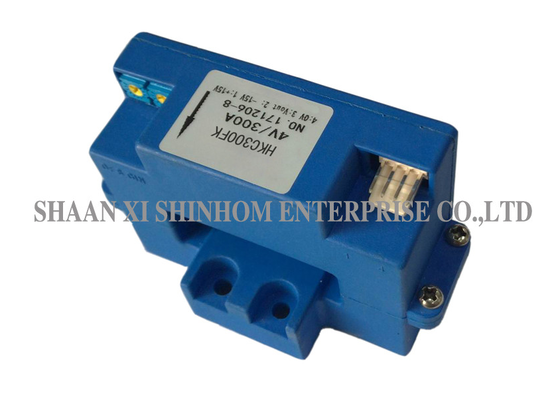

의HKC-FK 시리즈스냅-피트 홀 효과 전류 센서는 오픈 루프 홀 효과 측정 원리에 기반하여, 1차 회로와 2차 회로 사이의 전기 격리를 제공합니다.AC, 또는 1000A까지의 정형 입력을 가진 펄스 전류. 제품은 테스트 중인 케이블을 분리하지 않고 설치 할 수 있는 스냅-피트 장착 구조를 사용하여 조작을 편리하게합니다..다양한 등급 입력 전류와 출력 전압의 사용자 정의가 지원됩니다. 변속 속도 드라이브, 용접기, 배터리 전동 응용 프로그램, UPS,및 전기 화학 응용 프로그램.
가등식 입력 1000A까지
측정 원리 ∼ 오픈 루프 홀 효과
측정 유형 DC / AC / 펄스
격리 ∼ 원전 및 부전 사이의 전기 격리
장착 방법 ∙ 스냅 피트
커스터마이징 지원 범위 / 출력 전압 사용자 정의
불 retardant 표준 UL94-V0을 준수합니다.
1. 측정되는 전류가 센서를 통과 할 때, 전압은 출력 끝에서 측정됩니다.
2. 다른 등급 입력 전류와 출력 전압의 사용자 정의 설계가 가능합니다.
| HKC200FK | HKC400FK | HKC600FK | HKC800FK | HKC1000FK | ||
| 가등식 입력 전류 (IP) | 200 | 400 | 600 | 800 | 1000 | A |
| 시험 전류 범위 | 400 | 800 | 1200 | 1600 | 2000 | A |
| 가명 출력 전압 | 4±1% | V | ||||
| 공급 전압 | ±15 ±5% | V | ||||
| 오프셋 전압 | ≤±25 | mV | ||||
| 자기 오프셋 전압 | ≤±25 | mV | ||||
| 오프셋 전압 Drift | ≤±1 | mV/°C | ||||
| 선형성 | ≤ 1 | %FS | ||||
| 반응 시간 | ≤7 | μS | ||||
| 단열 전압 | 2.5@(50HZ,1분) | KV | ||||
| 작동 온도 | -25+85 | °C | ||||
| 저장 온도 | -40+105 | °C | ||||
참고: 제품 사양은 사용자 정의 할 수 있습니다.
Q: 스냅-피트 홀 전류 센서는 설치 중에 전원을 끄는 것이 필요합니까?
A: 아닙니다.HKC-FK 시리즈시험용 케이블을 분리하거나 제거하지 않고 설치할 수 있는 스냅-피트 스플릿 코어 구조를 사용한다.그것은 특히 전원을 끄는 것이 불가능한 후 장착 프로젝트 및 응용 프로그램에 적합합니다., 편리한 설치를 제공합니다.
Q: 오픈 루프 홀 효과 센서의 작동 원리는 무엇입니까?
A: 오픈 루프 홀 효과 전류 센서는 홀 효과 원리에 따라 작동합니다. 측정 된 전류로 생성 된 자기장은 홀 요소에 의해 감지됩니다.전압 신호를 출력하는 전자기장 강도에 비례한원자 및 2차 사이의 전기 격리는 자기 회로 결합을 통해 달성되며 직접 전기 연결이 필요하지 않으며 안전성과 신뢰성을 보장합니다.
Q: 이 제품은 사용자 정의를 지원합니까?
A: 예. 다양한 가등식 입력 전류와 출력 전압 사양의 사용자 정의는 다양한 응용 요구 사항을 충족하도록 지원됩니다. 자세한 사항은 판매 팀과 연락하십시오.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A: 당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은 무료이며 3-5 일 이내에 배송됩니다.대량 주문의 진행 시간은 일반적으로 2-8 주입니다..
