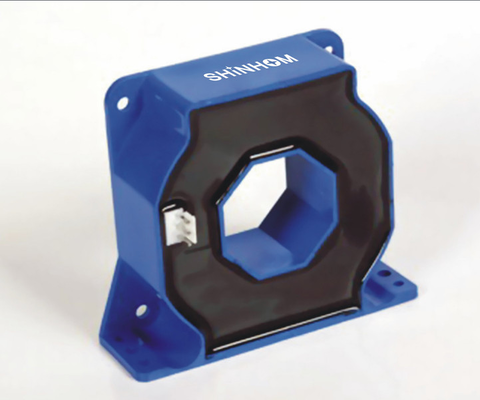

IP65 홀 효과 전류 센서 0 ~ 200A 용접 전원 공급 장치

협상
MOQ
협상 가능
가격
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
공급 전압: ±12V ~ ±15V(±5%)
정격 입력: 100A,125A,200A
정격 출력: 100mA±0.5%, 125mA±0.5%
선형성: ≤±0.2%FS
IP 등급: IP65
이론: 전류 센서
강조하다:

IP65 홀 효과 전류 센서

,

용접용 200A 전류 센서

,

웰딩 전력 공급 전류 센서

기본 정보
원래 장소: 중국
브랜드 이름: Shinhom
인증: RoHS
모델 번호: HBC-LAP
결제 및 배송 조건
포장 세부 사항: 판지 상자
배달 시간: 4~8주
지불 조건: 티/티
공급 능력: 10000/월
제품 설명

이 IP65 홀 효과 전류 센서는 홀 효과 측정 기술과 전류 절연 설계를 사용하여 제조되었으며, 특히 용접 전원 공급 장치 및 배터리 구동 애플리케이션을 위해 특별히 개발되어 높은 정밀도, 안정적인 성능 및 안전한 보호를 보장합니다.이 제품은 1차 및 2차 회로 간의 전류 절연을 갖춘 견고하고 신뢰할 수 있는 구조를 특징으로 합니다.용접 전원 공급 장치, AC 가변 주파수 드라이브 및 무정전 전원 공급 장치에 적합합니다. 전류 측정 및 산업 자동화 분야의 홀 효과 전류 센서 애플리케이션에 이상적인 선택입니다.특징:작동 전류: 0 ~ 200A전원 공급 장치: ±12V ~ ±15V (±5%)정격 출력 전류: 100mA±0.5%, 125mA±0.5%쉽게 장착높은 정확도 등급응용 분야:용접 애플리케이션용 전원 공급 장치배터리 공급 애플리케이션AC 가변 속도 드라이브 및 서보 모터 드라이브스위치 모드 전원 공급 장치 (SMPS)무정전 전원 공급 장치 (UPS)DC 모터 드라이브용 정적 컨버터1. Ip가 화살표 방향으로 흐를 때 Is는 양수입니다.2. 1차 도체의 온도는 100°C를 초과하지 않아야 합니다.3. 동적 성능은 1차 구멍을 완전히 채우는 단일 바를 사용하여 테스트됩니다.4. 최상의 자기 커플링을 위해 센서 상단에 1차 권선을 감습니다.

전기 데이터:

  • HBC100LAP
  • HBC125LAP
  • HBC200LAP
  • 정격 전류(IPN)
  • 100

125

  • 200
  • A
  • 측정 범위(IP)
  • 0~±200
  • 0~±200
  • 0~±300

A
정격 출력 전류(ISN)
100±0.5%
125±0.5%

100±0.5%

mA 공급 전압(±5%) ±12~±15
V 공급 전류 손실 16(@±15V)+IS mA ±IPmax @ 사용 시
±12V @±IPNmax 사용 시 0(최소) 26(최대) 0(최소) 26(최대) Ω ±IPmax @ 사용 시
14(최소) 17(최대) ±15V @±IPNmax 사용 시 Ω ±15V @±IPNmax 사용 시 -40~+85
0(최소) 56(최대) Ω ±IPmax @±300Amax 사용 시
40(최소) 40(최대) 0(최소) 8(최대) -40~+85
권선비 1:1000 1:1000 1:2000 >100
33 33 76 >100
오프셋 전류 ≤±0.2 mA >100
≤±0.5 mA 응답 시간 >100
μs ≤±0.2 ≤±0.2 %FS
절연 전압 KV KV di/dt >100
A/μs 참고: 제품 사양은 맞춤 설정 가능합니다. -40~+85
KHz 작동 온도 -40~+85
°C 보관 온도 -40~+105
°C 참고: 제품 사양은 맞춤 설정 가능합니다. FAQ
Q: 기술 지원 및 선택 권장 사항을 제공합니까? A: 예. 당사는 전문 기술 팀을 보유하고 있으며, 고객의 애플리케이션 시나리오 및 회로 요구 사항에 따라 선택 권장 사항 및 맞춤형 솔루션을 제공할 수 있습니다.
Q: 샘플은 무료입니까? 얼마나 빨리 받을 수 있습니까? A: 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 특정 배송비 정책은 영업팀에 문의하여 확인하시기 바랍니다.
Q: 품질 문제가 발생하면 어떻게 처리합니까? A: 입고 품질 검사 및 출하 전 100% 품질 테스트를 통해 제품 적합성을 보장합니다. 품질 문제가 발생하면 즉시 영업팀에 문의하십시오. 반품/교환 또는 기술 지원 솔루션을 제공해 드리겠습니다.
