게이트 드라이브 고주파 트랜스포머 GT1011

Negotiation
MOQ
negotiable
가격
게이트 드라이브 고주파 트랜스포머 GT1011
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
Insulation: 5000V DC (Hi-Pot between Pin 3-5, 1mA/60s)
Operating Temperature:: -40℃ to +75℃
Storage Temperature: -40℃ to +85℃
Highlight: 1:1 Turns Ratio (3-4):(5-8) ; ≤1μH Max Leakage Inductance (Lk@100kHz) ; 5000V DC Isolation (Pin 3-5) ; Low DCR (≤0.16Ω/winding)
기본 정보
Place of Origin: China
브랜드 이름: Shinhom
인증: RoHS
Model Number: GT1011
문서: GT1011_.pdf
결제 및 배송 조건
Packaging Details: Carton
Delivery Time: 4~8 Weeks
Payment Terms: T/T
Supply Ability: 10000/MONTH
제품 설명

성능을 위해 설계됨

GT1011은 현대 전력 변환 시스템에서 중요한 절연 및 신호 전송을 위해 설계된 견고한 고주파 구동 변압기입니다. 권선 (3-4):(5-8) 간의 정확한 1:1 권선비는 전압 스케일링 없이 정확한 펄스 전송을 보장합니다. 최소 인덕턴스는 ‌200µH @ 100kHz‌ (모든 1차/2차 권선) 및 초저 누설 인덕턴스 (‌Lk ≤1µH max‌)로 고속 스위칭 주파수에서도 신호 무결성을 유지합니다.

신뢰성을 위해 제작됨

  • ‌5,000V DC Hi-Pot 절연‌ 핀 3-5 사이 (1mA, 60s)
  • 극저 DC 저항 (‌DCR ≤0.16Ω max‌ 권선당)은 전력 손실을 최소화합니다.
  • 산업 등급 작동 온도: ‌-40°C ~ +75°C‌ (자가 온도 상승 포함)
  • 보관 온도 허용 오차: ‌+85°C까지‌
  • 가혹한 환경을 위한 견고한 구조

주요 응용 분야

  • ‌스위칭 전원 공급 장치‌: AC-DC/DC-DC 컨버터에서 MOSFET/IGBT 드라이버 절연
  • ‌재생 에너지‌: 태양광 인버터 및 EV 충전 시스템에서 게이트 구동 신호 결합
  • ‌모터 제어‌: 산업용 VFD 및 서보 드라이브를 위한 안전한 PWM 전송
  • ‌브리지 토폴로지‌: 공진 LLC 컨버터 (하프/풀 브리지)에서 슛스루 방지

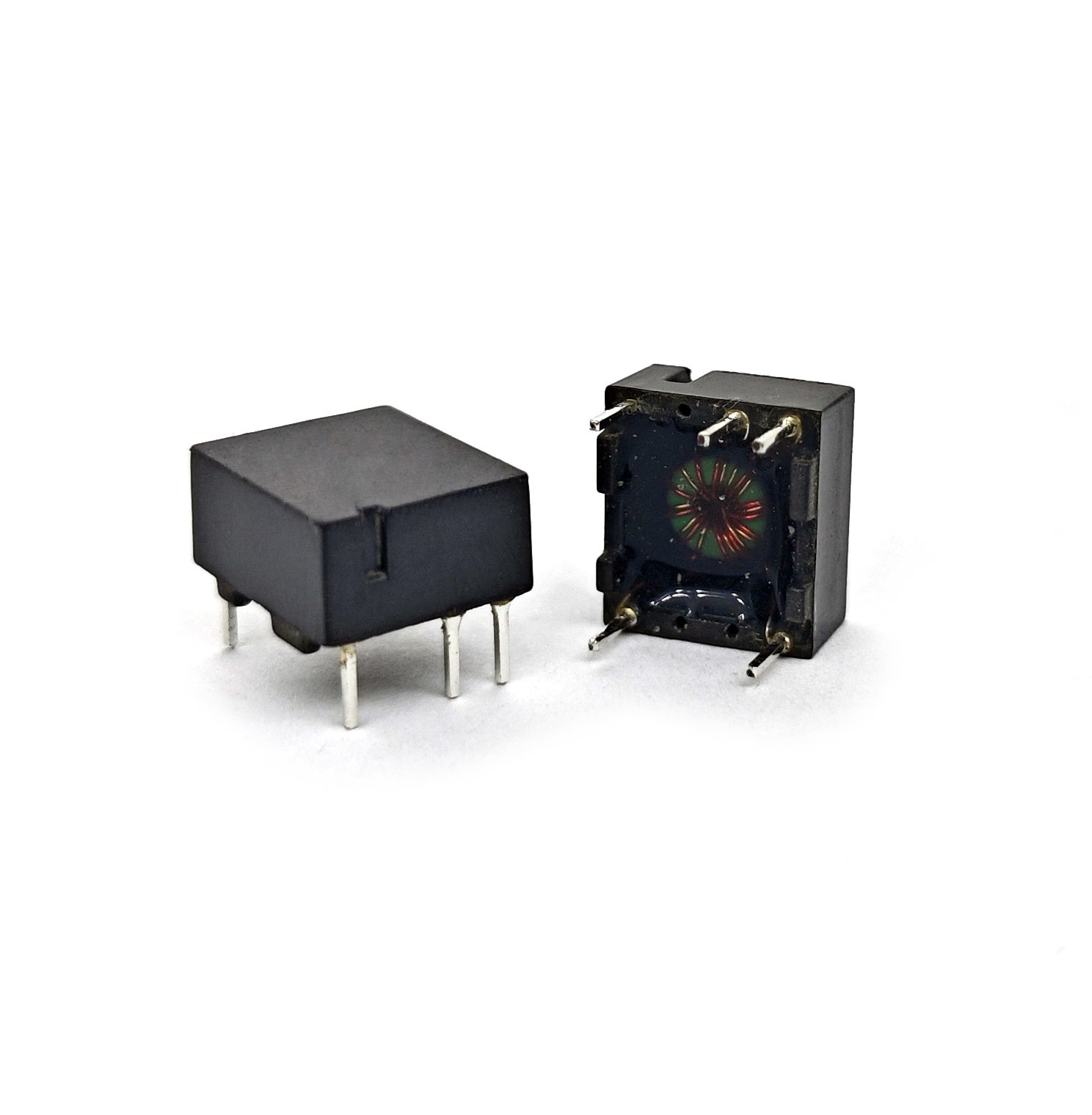

게이트 드라이브 고주파 트랜스포머 GT1011 0


회사 소개:

Shinhom Enterprise는 변압기 및 코일 부품 설계 및 제조 분야에서 37년의 경험을 바탕으로 중국 시안에서 설립되었습니다.
고품질, 저비용 및 최고의 서비스는 우리가 가장 추구하는 것입니다!
한편, SGS 시스템의 ISO 9001 인증도 획득했습니다.
Shinhom은 전 세계 구매자를 위해 고성능 변압기, 전력 인덕터, 초크 코일 전원 공급 장치를 설계 및 제조하는 전문 기업으로 남을 것입니다.
