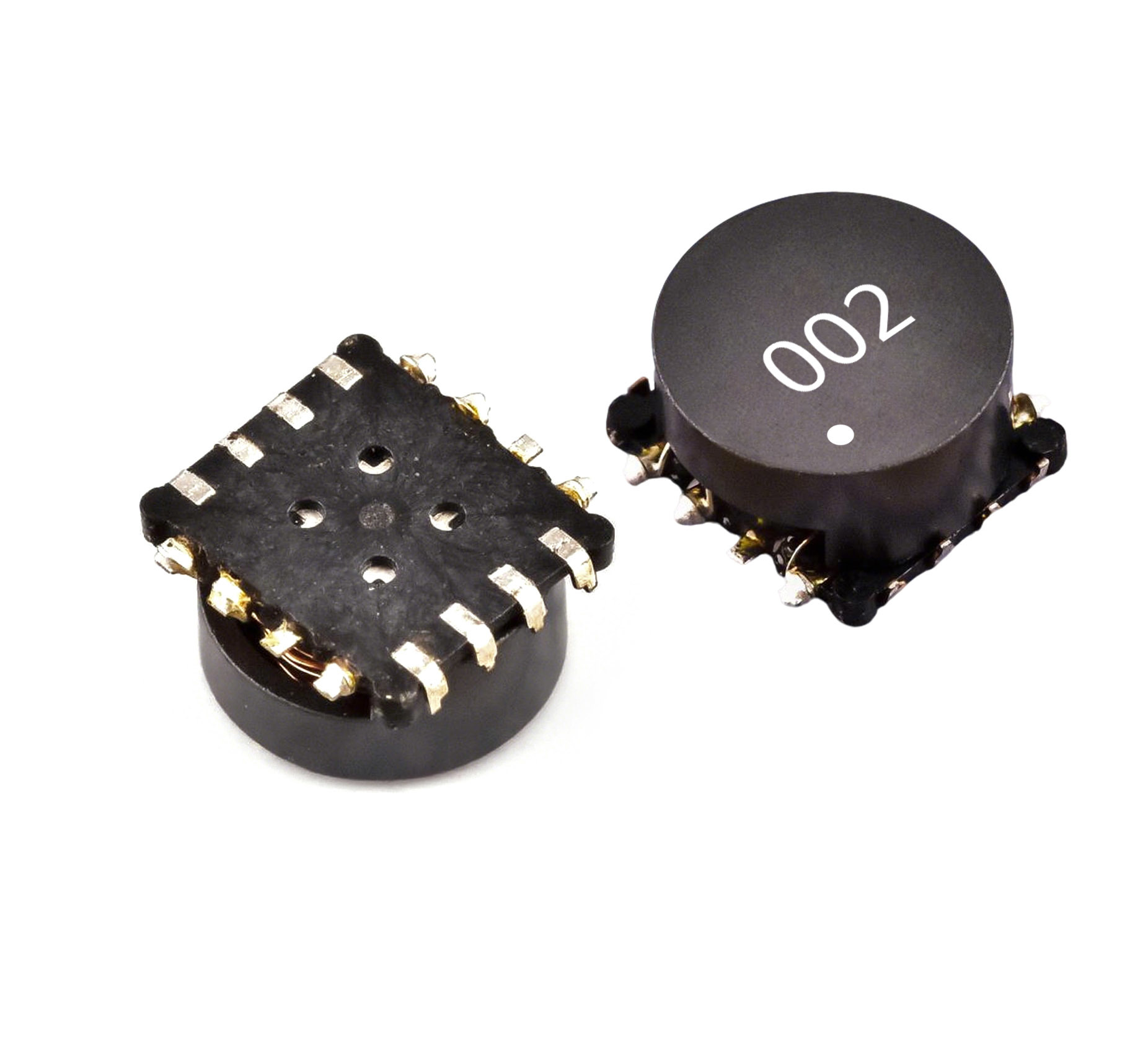

컴팩트한 포토 플래시 시스템에서 빠른 에너지 전송을 위해 설계된 SDRS5630T 시리즈는 1까지의 턴 비율로 고효율 콘덴서 충전을 제공합니다:25낮은 프로파일 디자인과 최소화된 누출 인덕턴스는 산업 온도 범위 (-20°C ~ +110°C) 에서 안정적인 성능을 보장합니다.이 트랜스포머는 강화 된 단열 (500Vrms 전압을 견딜 수 있습니다) 및 공간 제한 응용 프로그램에서 일관된 펄스 에너지 전달을 위해 정밀 윙을 갖추고 있습니다..
특징
초저 프로필: PCB 공간 최적화를 위해 5.8mm 최대 높이.
최소화 된 누출 인덕턴스: 에너지 전송 효율을 향상시킵니다.
연장 작동 온도: -20°C에서 +110°C의 신뢰성
표면 장착 (SMD): 자동 조립 호환성
고전압 격리: 500Vrms 전압을 견딜 수 있습니다.
테이프 및 릴 포장: 가파른 생산 (데이터 셰이트에서 "롤 완료"로 표시됩니다.)
전기 특성
| 부문 번호 | 회전 비율 (Np:Ns) | Pri 인덕턴스 (μH) ±20% | 세크 인덕턴스 (mH) | Pri DCR (mΩ) | 세크 DCR (Ω) |
|---|---|---|---|---|---|
| SDRS5630T-001 | 1:15 | 16.1 | 3.5 | 392 | 85.0 |
| SDRS5630T-002 | 1:10.2 | 8.5 | 0.8 | 370 | 20.0 |
| SDRS5630T-003 | 1:15 | 10.0 | 2.2 | 250 | 52.1 |
| SDRS5630T-004 | 1:25 | 10.0 | 6.3 | 250 | 85.4 |
| SDRS5630T-005 | 1:15 | 9.9 | 2.2 | 252 | 52.1 |
| SDRS5630T-006 | 1:17 | 18.5 | 4.7 | 418 | 75.8 |
참고:: 데이터 시트 목록은 SDRS5630T-004 항목을 복제합니다. 테이블은 고유 모델만을 반영합니다.
신체적 특성
크기: 5.6±0.2mm (W) × 3.0mm 최대 (H) × 5.8mm 최대 (L).
터미널 구성: 8 핀 설계 (올림 다이어그램 참조: 핀 1-4 = Np, 핀 5-8 = Ns).
장착: SMD 리플로우 용접에 최적화된 패드 레이아웃.
신청서
디지털 영상: DSLR/콤팩트 카메라 플래시 유닛용 고속 콘덴서 충전.
스트로브 조명: 휴대용 사진 플래시에서 에너지 효율적인 펄스 생성.
산업용 센서: 빠른 고전압 방출을 필요로 하는 트리거 회로.
의료기기: 내시경/진단 장비용 컴팩트 플래시 시스템.
준수 및 포장
RoHS를 준수하는 재료
표준 테이프 및 롤 포장 ("롤 완료").
