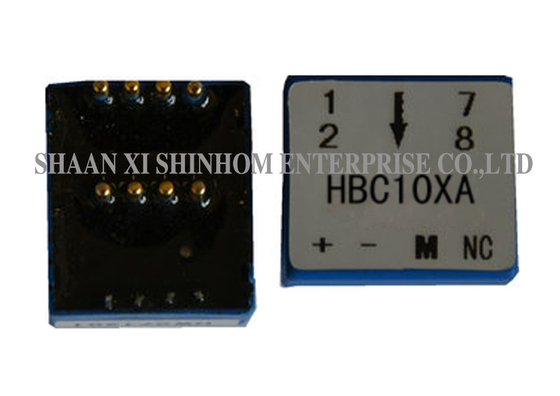

의HBC-X 시리즈닫힌 루프 홀 효과 전류 센서는 닫힌 루프 (보상) 원리를 사용하여 1차 회로와 2차 회로 사이의 전기 격리를 제공합니다. DC, AC,또는 펄스 전류0-50A이 제품은 공급 전압이DC ±15V±5%.에포시스 포트 하우징우수한 습도 방지, 먼지 방지 및 단열 보호를 제공합니다.높은 정확성,우수한 선형성,낮은 온도 이동, 그리고높은 외부 간섭 거부최적화된 반응시간이 있습니다.삽입 손실이 없습니다.,낮은 전력 소비, 쉽게 설치, 그리고사용자 정의 지원그것은 널리 사용 됩니다.인버터,UPS,태양 전지 전류 감지,스위치 전원 공급 장치,변주 주파수 드라이브, 그리고 다양한새로운 에너지 애플리케이션.
특징
신청서
전기 데이터:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| 가등식 입력 전류 | 10 | 20 | 30 | 50 | A |
| 시험 전류 범위 | 20 | 40 | 60 | 100 | A |
| 회전 비율 | 1000 | 1000 | 1500 | 2500 | T |
| 부착 저항 | 60 | 60 | 100 | 150 | 오 |
| 가등식 출력 전류 | 10±0.5% | 20±0.5% | 20±0.5% | 20±0.5% | mA |
| 공급 전압 | ±15±5% | V | |||
| 오프셋 전류 | ≤±0.25 | mA | |||
| 오프셋 전류 Drift | -40°C+85°C ≤±05 | mA | |||
| 선형성 | ≤±0.2 | %FS | |||
| 클래스 | ≤±0.7 | % | |||
| di/dt | >50 | A/μS | |||
| 반응 시간 | < 1 | μS | |||
| 대역폭 | DC$200 | KHZ | |||
| 단열 전압 | 2.5 | KV | |||
| 작동 온도 | -40+85 | °C | |||
| 저장 온도 | -40+105 | °C | |||
| 회전 |
회전 비율 |
가등식 입력 전류 IPN[A] |
가명 출력 전압 VOUT[V] |
Pri DCR[mΩ] |
인덕턴스 [uH] |
| 단단계 | 1 | ±10(±20,±30,±50) | 20.5±0.625 | 0.05 | 0.025 |
| 2 | ±5(±10,±15,±25) | 20.5±0.625 | 0.20 | 0.1 | |
| 4 | ±2.5(±5,±75,±12.5) | 20.5±0.625 | 1.00 | 0.4 | |
| 3단계 | 1 | ±10(±20,±30) | 20.5±0.625 | 0.05 | 0.025 |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
FAQ
질문: 에포시 포팅 의 장점 은 무엇 입니까?
A: 에록시 樹脂 포팅은 우수한 습도 방지, 먼지 방지 및 단열 보호를 제공합니다. 그것은 다양한 혹독한 환경에서 센서의 장기 안정적인 작동을 보장합니다.기계적 강도 및 진동 저항을 향상시키는.
질문: 이 센서의 공급 전압은 얼마일까요?
A: 공급 전압은DC ±15V ±5%넓은 전압 범위는 다양한 산업 전력 공급 시스템에 적합하며 시스템 통합을 촉진합니다.
질문: 삽입 손실이 없고 낮은 전력 소비의 장점은 무엇입니까?
A:삽입 손실이 없습니다.테스트 중인 회로에 센서가 영향을 미치지 않고 원본 회로 효율을 유지하도록 보장합니다.낮은 전력 소비센서의 자열을 줄이고 장기 안정성을 향상시키고 시스템 에너지 소비를 줄입니다.
