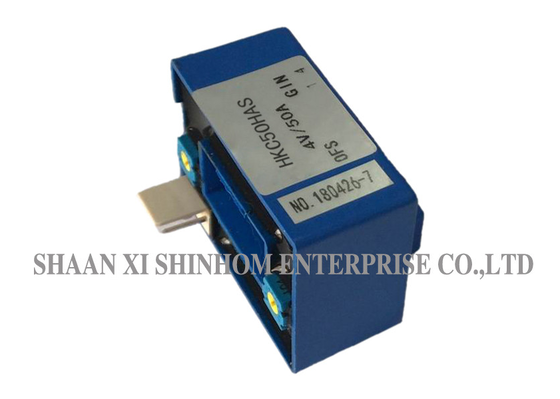

HKC-HAS 시리즈 홀 효과 전류 센서는 홀 효과 측정 원리를 기반으로 하며, 1차 및 2차 회로 간의 전기적 절연을 제공합니다. 0-600A 측정 범위에서 DC, AC 또는 펄스 전류를 정확하게 측정합니다. 이 제품은 ±15V(±5%)의 공급 전압과 4.0V±1%의 정격 출력 전압을 갖습니다. 높은 정확도와 쉬운 설치를 제공합니다. AC 가변 속도 드라이브, DC 모터 드라이브 정적 컨버터, 가변 주파수 드라이브, 용접 전원 공급 장치, 배터리 구동 애플리케이션, UPS 및 스위칭 전원 공급 장치에 널리 사용됩니다.
| HKC50HAS HKC100HAS HKC200HAS HKC300HAS HKC400HAS HKC500HAS HKC600HAS | ||||||||
| 정격 입력 전류(IP) | 50 | 100 | 200 | 300 | 400 | 500 | 600 | A |
| 전류 범위(IPN) | 150 | 300 | 600 | 900 | 900 | 900 | 900 | A |
| 출력 전압(VOUT) | 1* IP | 4±1% | V | |||||
| 공급 전압 | ±15 ±5% | V | ||||||
| 오프셋 전압 | 25 | 20 | mV | |||||
| 자기 오프셋 전압 | ±30 | ±25 | mV | |||||
| 오프셋 전압 드리프트 | ≤±2.0 | ≤±1.0 | mV/℃ | |||||
| 출력 전압 드리프트 | ≤±0.1%/℃ | VOUT | ||||||
| 선형성 | ≤1 | %FS | ||||||
| 응답 시간 | ≤3 | μS | ||||||
| 절연 전압 50Hz, 1분 | 2.5 | KV | ||||||
| 작동 온도 | -20~+85 | ℃ | ||||||
| 보관 온도 | -40~+85 | ℃ | ||||||
참고: 제품 사양은 맞춤 설정 가능합니다.
A: 홀 효과 전류 센서는 홀 효과 원리를 기반으로 작동합니다. 측정된 전류에 의해 생성된 자기장은 홀 소자에 의해 감지되며, 이는 자기장 강도에 비례하는 전압 신호를 출력합니다. 1차와 2차 간의 전기적 절연은 자기 회로 커플링을 통해 달성되며, 직접적인 전기 연결이 필요 없어 안전성과 신뢰성을 보장합니다.
A: 다양한 복잡한 전류 파형 측정 요구 사항에 적합한 DC, AC 및 펄스 전류를 정확하게 측정할 수 있습니다.Q: 샘플 신청 방법은 어떻게 되나요? 리드 타임은 어떻게 되나요?A: 당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
