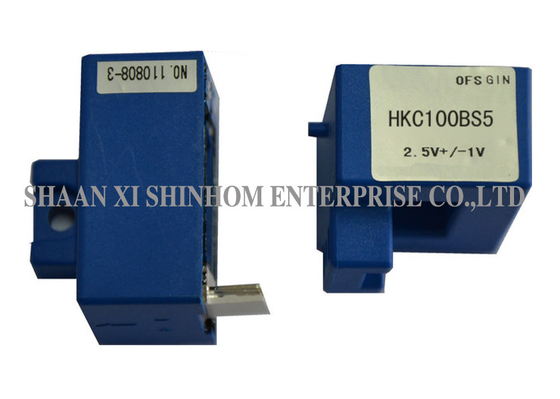

의HKC-BS5/BR5 시리즈오픈 루프 홀 효과 전류 센서는 홀 효과 측정 원리에 기반하여, 1차 및 2차 회로 사이의 전기 격리를 제공합니다. 그것은 정확하게 DC, AC,또는 펄스 전류이 제품은 쉽게 설치 할 수 있는 분리 가능한 디자인을 갖추고 있으며 높은 정확도를 제공합니다. 용접 전원 공급 장치, 배터리 가동 응용 프로그램, AC 변속 속도 드라이브,세르보 모터 드라이브, DC 모터 드라이브 정적 변환기, 스위치 전원 공급 장치 (SMPS) 및 UPS 끊김없는 전원 공급 장치.
특징
측정 원리 ∼ 오픈 루프 홀 효과
측정 유형 DC / AC / 펄스
격리 ∼ 원전 및 부전 사이의 전기 격리
장착 방법 ∙ 떼어 놓을 수
정확성 ∙ 높은 정확성
쉽게 설치
응용 프로그램:
사용 지침
전기 데이터:
|
각기 다른 용도 및 용량으로 구성된 제품 |
||||||||
| 가등식 입력 전류 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | A |
| 시험 전류 범위 | 100 | 200 | 400 | 600 | 800 | 900 | 900 | A |
| 가명 출력 전압 | 00.625±1% | V | ||||||
| 0 잔류 전압 | 20.5±0.5% | V | ||||||
| 공급 전압 | +5±5%/+12±5% | V | ||||||
| 오프셋 전압 | ≤±25 | mV | ||||||
| 자기 오프셋 전압 | ≤±20 | ≤±15 | mV | |||||
| 오프셋 전압 Drift | ≤±20 | ≤±1 | mV/°C | |||||
| 선형성 | ≤±1 | %FS | ||||||
| 반응 시간 | ≤3 | μS | ||||||
| 단열 전압 | 50Hz, 1분,2.5 | KV | ||||||
| 작동 온도 | -40+85 | °C | ||||||
| 저장 온도 | -40+105 | °C | ||||||
참고: 제품 사양은 사용자 정의 할 수 있습니다.
FAQ
Q: 오픈 루프 홀 효과 전류 센서의 작동 원리는 무엇입니까?
A: 오픈 루프 홀 효과 전류 센서는 홀 효과 원리에 따라 작동합니다. 측정 된 전류로 생성 된 자기장은 홀 요소에 의해 감지됩니다.전압 신호를 출력하는 전자기장 강도에 비례한원자 및 2차 사이의 전기 격리는 자기 회로 결합을 통해 달성되며 직접 전기 연결이 필요하지 않으며 안전성과 신뢰성을 보장합니다.
Q: 오픈 루프와 폐쇄 루프 홀 전류 센서의 차이점은 무엇입니까?
A: 오픈 루프 센서는 홀 전압을 직접 증폭하고 출력합니다. 간단한 구조, 저렴한 비용, 빠른 응답을 제공하며 일반 산업 측정에 적합합니다.닫힌 루프 센서는 반대 자기장을 생성하기 위해 보상 윙을 사용합니다., 더 높은 정확성과 낮은 온도 이동을 제공합니다.HKC-BS5/BR5 시리즈오픈 루프 디자인은 대부분의 산업용 용도로 적합한 더 나은 비용 성능을 제공합니다.
질문: 분리 가능한 디자인의 장점은 무엇입니까?
A: 분리 할 수 있는 설계는 센서 설치, 유지 보수 및 교체를 용이하게 합니다.현장 설치 효율성 향상 및 유지보수 편의성.
