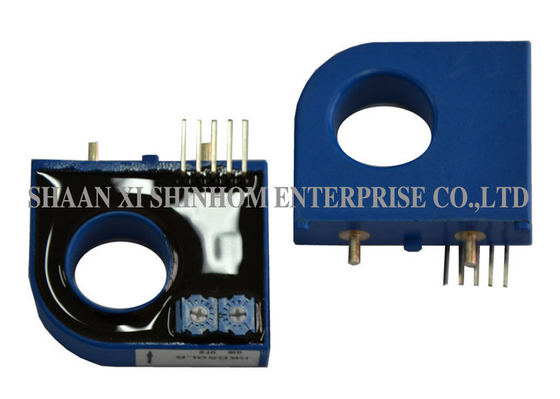

의HKC-LBS5 시리즈오픈 루프 홀 효과 전류 센서는 홀 효과 측정 원리에 기반하여, 1차 및 2차 회로 사이의 전기 격리를 제공합니다. 그것은 정확하게 DC, AC,또는 펄스 전류이 제품은오픈 루프 설계전원 전압:24V (±5%). 등급 출력 전압은0.625V ± 1%제안합니다.쉽게 설치,높은 정확성, 그리고 작동 온도 범위는-25°C ~ +85°C이 제품은UL94-V0불 retardant 표준 및RoHS환경 요구 사항.스위치 전원 공급 장치 (SMPS),단속 전원 공급 장치 (UPS),변주 주파수 제어 장비,인버터,전기 기관차,네트워크 모니터링,변속속기,세르보 모터 드라이브,DC 모터 드라이브 정적 변환기, 그리고용접 전원 공급 장치.
| HKC50LBS5 | HKC100LBS5 | HKC200LBS5 | HKC300LBS5 | ||
|---|---|---|---|---|---|
| 가등식 입력 전류 | 50 | 100 | 200 | 300 | A |
| 시험 전류 범위 | 75 | 150 | 300 | 450 | A |
| 가명 출력 전압 | 00.625±1% | V | |||
| 공급 전압 | 24±5% | V | |||
| 제로 전압 오프셋 | 2.5±0.025 | V | |||
| 현재 소비 | ≤20 | mA | |||
| 선형성 | ≤±1 | %FS | |||
| 반응 시간 | <5 | μs | |||
| 출력 온도 변동 | ≤±3 | mV /°C | |||
| 0 온도 변동 | ≤±1 | mV/°C | |||
| 단열 전압 50 (~ 60) Hz,1분 | 2.5 | KV | |||
| 작동 온도 | -10+80 | °C | |||
| 저장 온도 | -40+85 | °C | |||
참고: 제품 사양은 사용자 정의 할 수 있습니다.
Q: 오픈 루프와 폐쇄 루프 홀 전류 센서의 차이점은 무엇입니까?
A:오픈 루프 센서는 홀 전압을 직접 증폭하고 출력합니다. 간단한 구조, 저렴한 비용, 빠른 응답을 제공하며 일반 산업 측정에 적합합니다.닫힌 루프 센서는 반대 자기장을 생성하기 위해 보상 윙을 사용합니다., 더 높은 정확성과 낮은 온도 이동을 제공합니다.HKC-LBS5 시리즈오픈 루프 디자인은 대부분의 산업용 용도로 적합한 더 나은 비용 성능을 제공합니다.
Q: 이 센서의 출력 전압 범위는 무엇입니까?
A:정형 출력 전압은0.625V ± 1%, 300A의 명목 측정 전류에 대응합니다. 출력 신호는 측정 전류에 따라 선형적으로 변하며 PLC, DCS 또는 ADC 샘플링 회로에 직접 연결할 수 있습니다.
Q5: 샘플을 신청하는 방법? 선도 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주.
