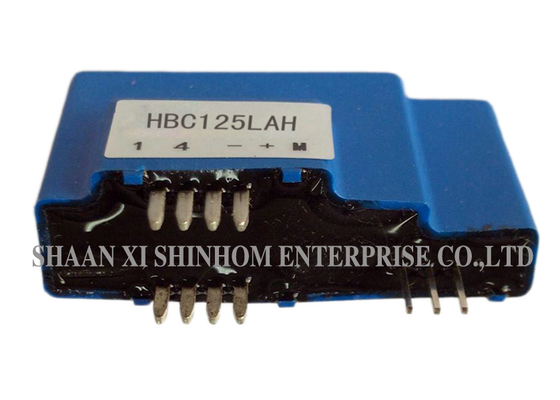

의HBC125LAH 시리즈오픈 루프 홀 효과 전류 센서는 홀 효과 측정 원리에 기반하여, 1차와 2차 회로 사이의 전기 격리를 제공합니다.DC와 AC 전류를 정확하게 측정합니다., 가등 전류125A그리고 정량 출력 전류는125mA ±0.5%이 제품은 공급 전압이±12~±15V (±5%)제안합니다.높은 정확성가동 온도:-25~+85°C이 제품은UL94-V0불 retardant 표준 및RoHS환경 요구 사항.스위치 전원 공급 장치 (SMPS),단속 전원 공급 장치 (UPS),변주 주파수 제어 장비,인버터,배터리 가동 애플리케이션,변속속기,세르보 모터 드라이브,DC 모터 드라이브 정적 변환기, 그리고용접 전원 공급 장치.
| HBC125LAH | ||
| 가등식 입력 전류 (IPN) | 125 | A |
| 전류 범위 (IP) | 0±200 | A |
| 부하 저항성 (@IPN) ±12V(@±ADC) | 14~48 | 오 |
| ±12V ((@ARMS) | 14~15 | |
| ±15V ((@±ADC) | 29 ∼ 70 | 오 |
| ±15V ((@ARMS) | 29~29 | |
| 세크. 등급 전류 | 125±0.5% | mA |
| 공급 전압 (VC) | ±12±15±5% | V |
| 정적 전력 소모 전류 (25°C @±15V) | ≤±20 | mA |
| 회전 비율 | 1:1000 | |
| 0 전류 불균형 | ≤±0.2 | mA |
| 전기 손실 온도 조절기 이동 (-40°C+85°C) | ≤±0.95 | mA |
| 반응 시간 | <1.0 | μs |
| 선형성 | ≤±0.2 | %FS |
| 단열 전압 ((50/60HZ,1min) | 2.5 | KV |
| di/dt 추적 정확 | >50 | A/μs |
| 대역폭 ((-3dB) | DC... 100 | KHz |
| 코일 저항 @70°C | 35 | 오 |
| 작동 온도 | -40+85 | °C |
| 저장 온도 | -40+105 | °C |
제품 사양은 사용자 정의 할 수 있습니다.
Q: 오픈 루프 홀 효과 전류 센서의 작동 원리는 무엇입니까?
A: 오픈 루프 홀 효과 전류 센서는 홀 효과 원리에 따라 작동합니다. 측정 된 전류로 생성 된 자기장은 홀 요소에 의해 감지됩니다.전압 신호를 출력하는 전자기장 강도에 비례한원자 및 2차 사이의 전기 격리는 자기 회로 결합을 통해 달성되며 직접 전기 연결이 필요하지 않으며 안전성과 신뢰성을 보장합니다.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A: 당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은 무료이며 3-5 일 이내에 배송됩니다.대량 주문의 진행 시간은 일반적으로 2-8 주입니다..
