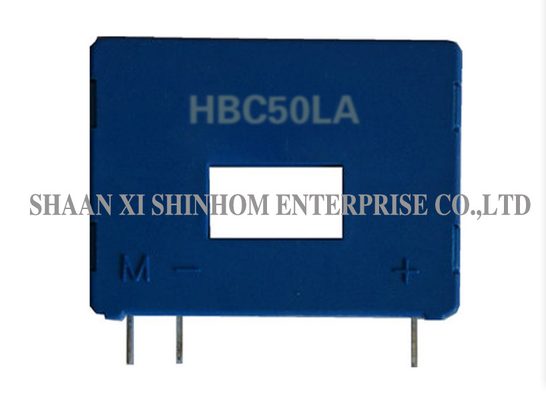

본 HBC-LA 시리즈 홀 효과 전류 센서는 홀 효과 측정 원리를 기반으로 하여 1차 및 2차 회로 간 전기적 절연을 제공합니다. 0~100A의 측정 범위로 DC, AC 또는 펄스 전류를 정밀하게 측정합니다. 본 제품은 25mA±0.5% 또는 50mA±0.5%의 정격 출력 전류를 제공합니다. 높은 정밀도와 손쉬운 설치를 지원합니다. 동적 성능 테스트는 1차 홀을 완전히 채우는 단일 도체 바를 사용하며, 최적의 자기 결합을 위해 센서 상단에 1차 도선을 감습니다. 용접 전원 공급 장치, 배터리 구동 애플리케이션, AC 가변 속도 드라이브, 서보 모터 드라이브, 스위칭 모드 전원 공급 장치(SMPS), UPS 및 DC 모터 드라이브용 정지형 변환기 등에 널리 사용됩니다.
주의사항:
특징:
응용 분야:
전기적 데이터:
| 항목 | HBC25LA | HBC50LA | HBC75LA | HBC100LA | |
| 정격 입력 전류 | 25 | 50 | 75 | 100 | A |
| 측정 전류 범위 | 0～±38 | 0～±75 | 0～±105 | 0～±150 | A |
| 권선비 | 1:1000 | 1:1000 | 1:1500 | 1:2000 | |
| 2차 권선 임피던스 | 30 | 30 | 30 | 30 | Ω |
| 정격 출력 전류 | 25±0.5% | 50±0.5% | mA | ||
| 공급 전압 | ±15 DC ±5% | V | |||
| 오프셋 전류 | ≤±0.2 | ≤±0.15 | mA | ||
| 오프셋 전류 드리프트 | ±0.1mA Typ ±0.5mA Max | ±0.1mA Typ ±0.5mA Max | mA | ||
| 선형성 | ≤±0.2 | %FS | |||
| 대역폭(-3dB) | 0～200 | kHz | |||
| 응답 시간(100A/μs) | ≤1 | μs | |||
| 절연 전압 | 3.0/50Hz, 1분 또는 60Hz, 1분 | kV | |||
| 동작 온도 | -40～+85 | ℃ | |||
| 보관 온도 | -40～+105 | ℃ | |||
참고: 제품 사양은 맞춤 제작이 가능합니다.
자주 묻는 질문(FAQ)
Q: 이 센서는 어떤 종류의 전류를 측정할 수 있나요?
A: 본 제품은 DC, AC 및 펄스 전류를 정밀하게 측정할 수 있어 다양한 복합 전류 파형 측정 요구에 적합합니다.
Q: 1차 도선 권선 방식이 성능에 어떤 영향을 미치나요?
A: 1차 도선을 센서 상단에 감으면 최적의 자기 결합이 이루어져 측정 정확도와 동적 성능이 보장됩니다. 최상의 성능을 위해 제품 데이터시트에 명시된 설치 방법을 따르는 것을 권장합니다.
Q: 샘플 신청은 어떻게 하며, 납기는 얼마나 걸리나요?
A: 웹사이트 또는 이메일을 통해 샘플 신청서를 제출하실 수 있습니다. 회사 정보와 대상 모델(출력 전류 사양 포함)을 기재해 주시기 바랍니다. 샘플은 무료로 제공되며, 영업일 기준 3~5일 이내에 발송됩니다. 대량 주문의 납기는 일반적으로 2~8주가 소요됩니다.
