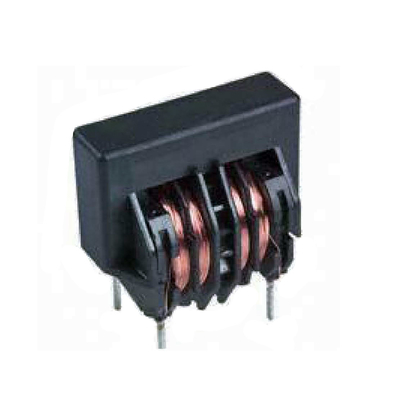

EMC 필터 솔루션-UT에 대한 일반적인 모드 스코크

6000
MOQ
EMC 필터 솔루션-UT에 대한 일반적인 모드 스코크
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
Operating Temperature: -40°C to +105°C
Insulation: Hi-Pot tested at 2,500VAC
Highlight: 2-section winding (High resonance frequency), Encapsulation/glue-free (Recyclable, RoHS)
기본 정보
Place of Origin: China
브랜드 이름: SHINHOM
인증: RoHS
Model Number: UT20C-D Series
문서: UT-.pdf
결제 및 배송 조건
Delivery Time: 2-8weeks
Payment Terms: T/T,L/C
제품 설명

주요 특징

  • 높은 공명 주파수: 정밀 2면 롤링 기술을 통해 달성됩니다.

  • 아주 낮은 누출량: 닫힌 코어 구조는 플럭스 누출을 최소화합니다.

  • 견고 한 내구성: 높은 펄스 강도 (2,500VAC/5mA에서 테스트)

  • 소음 감축: 민감한 애플리케이션을 위한 낮은 소음.

  • 제조 준비: 물결 용접 과정과 호환됩니다.

  • 환경 친화적: 재활용 가능한 설계 (포장/감유가 없습니다), RoHS에 완전히 적합합니다.

  • 넓은 작동 범위: -40°C ~ +105°C 온도 허용


중요 매개 변수

  • 가등전압: 250 VAC

  • 회전 비율: 1:1 ±2%

  • 하이 포트 테스트: 2,500VAC/5mA/2초

  • 인덕턴스 용도: 20°C에서 보장된 최소값


신체적 특성

  • 크기 (mm): 21.5±1.0 (L) × 15.0±0.5 (W) × 13.0±0.5 (H)

  • 장착 구멍: 4×φ1.2±0.1mm (각면), 4×φ0.8±0.1mm (내면)

  • 무게: 10g (보통)


신청서

  • 전원 공급 장치: 스위치 모드 전원 단위 (예: 서버 PSU) 에서 EMI 억제.

  • 조명 시스템: LED/플루오레센트 램프의 전자 밸러스트에 대한 소음 필터링

  • 산업용 전자제품: 모터 드라이브의 일반 모드 간섭 제거.

  • 재생 에너지: 안정적인 고전압 필터링이 필요한 네트워크 연결 인버터.

  • 자동차: 엄격한 EMC 표준을 갖춘 EV 충전 시스템.

태그:

common mode power line choke

common mode toroidal chokes

common mode inductor
