전력전자에서 우수한 전자기 간섭 (EMI) 억제를 위해 설계되었습니다.TRF 시리즈의 일반 모드 스크로커는 강력한 온도 내성이있는 고효율의 노이즈 필터링을 제공합니다.RoHS-Compliant 소재와 UL94V-0 연화성 인증을 특징으로, 이러한 Chokes는 까다로운 환경에서 신뢰성을 보장합니다. 넓은 주파수 범위에서 안정적인 인덕턴스를 위해 최적화되었습니다.그들은 엄격한 안전 준수 사항을 요구하는 AC/DC 전력 시스템에 원활하게 통합됩니다..

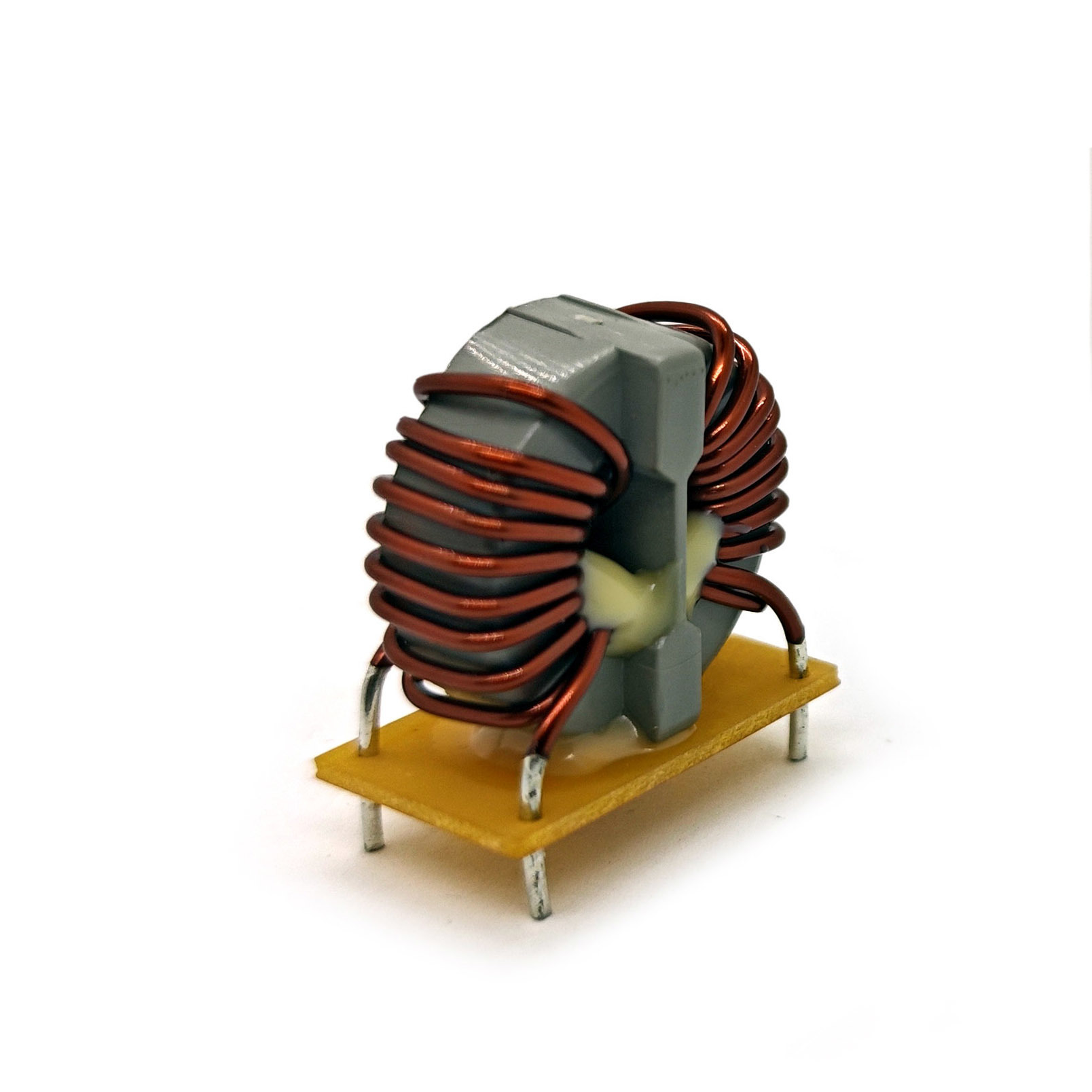

인덕턴스:600mH ±30% @ 1.0kHz, 0.1V
DC 저항 (RDC):9.0 mΩ 최대
가등류:50.0 A 최대
정량 전압:250Vac 최대
하이 팟 테스트:1.5KV, 2mA, 2s (코일에서 코일)
작동 온도:-20°C ~ +105°C (자체 온도 상승 포함)
물리적 차원:
높이: 최대 22.5mm
핀 간격: 24.0 ± 0.5 mm / 20.0 ± 0.5 mm
준수:RoHS, UL94V-0, ASTM 산소 지수 > 28%
용접 가능성:MIL-STD-202, 방법 208D

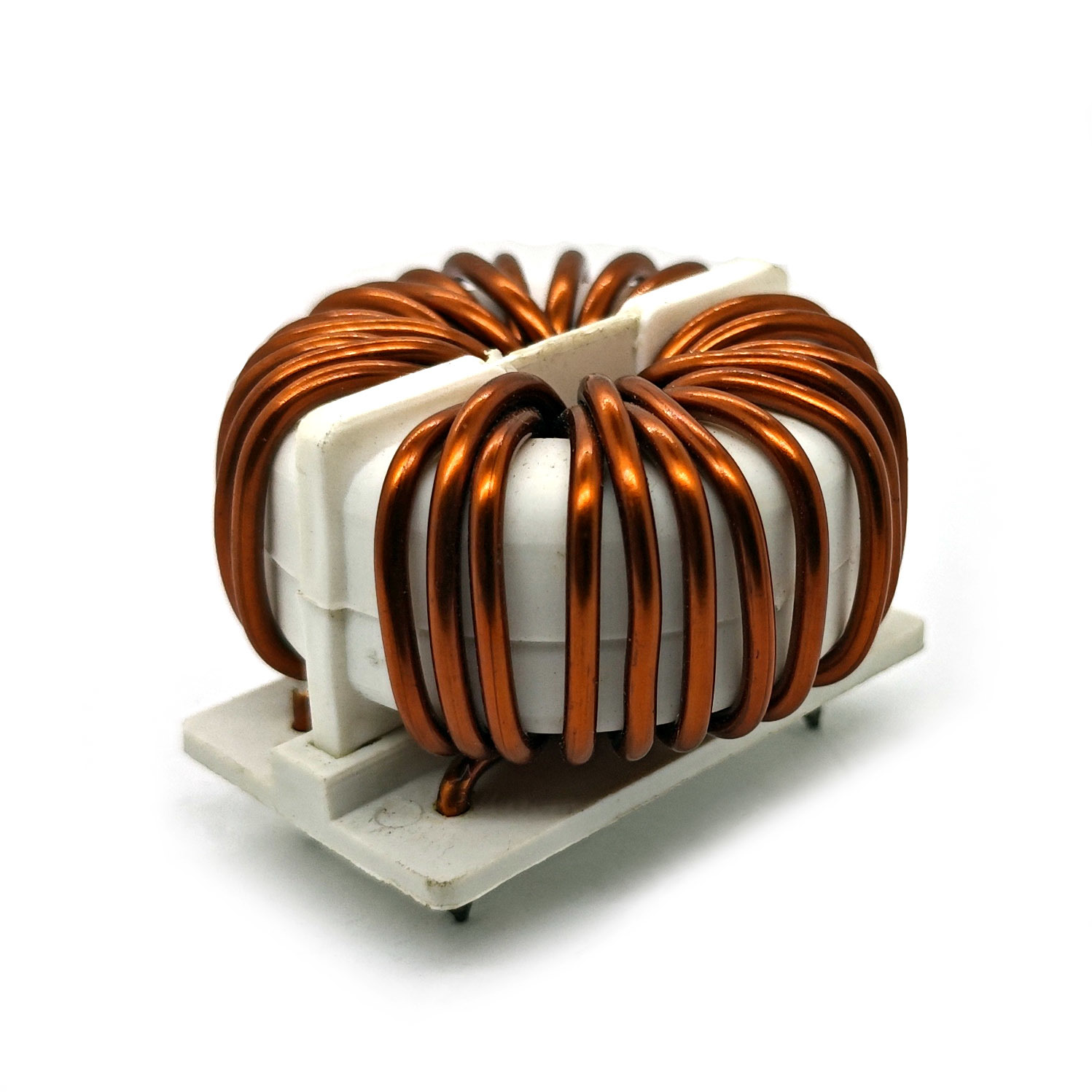

인덕턴스:20.0mH 미니 @ 1.0kHz, 0.1V
DC 저항 (RDC):6.0 mΩ 최대
가등류:200.0 A 최대
하이 팟 테스트:1.5KV, 2mA, 2s (코일에서 코일)
작동 온도:-20°C ~ +105°C (자체 온도 상승 포함)
물리적 차원:
길이: 47.5mm (Ref.), 최대 47.5mm
너비: 최대 30.0mm
높이: 35.0 ± 0.5 mm / 15.0 ± 0.5 mm
핀 깊이: 5.0mm Min
준수:RoHS, UL94V-0, ASTM 산소 지수 > 28%
용접 가능성:MIL-STD-202, 방법 208D
소비자 전자제품:AC 어댑터, LED 드라이버에서 소음 필터링
통신 장비:데이터 라인 및 저전력 회로에 대한 EMI 억제
산업 제어:센서와 I/O 모듈의 신호 안정화
의료기기:휴대용 장비의 컴플라이언스 크리티컬 전력 격리
고전류 시스템:인버터, 모터 드라이브, 산업용 전원 공급 장치
재생 가능 에너지:소음 필터링이 > 20A가 필요한 태양광 인버터
전기차 충전소:고전압 DC/AC 변환에서 EMI 완화
서버 PSU:데이터센터 인프라에서 대용량 전류 경로를 안정화합니다.
