홈 /제품 소개/공통 모드 초 크/표면 마운트 일반 모드 스코크 60Ω ~ 1400Ω 저항, 3.2A 등급 전류 및 EMI 억제를위한 컴팩트 SMD 패키지

표면 마운트 일반 모드 스코크 60Ω ~ 1400Ω 저항, 3.2A 등급 전류 및 EMI 억제를위한 컴팩트 SMD 패키지

5000
MOQ

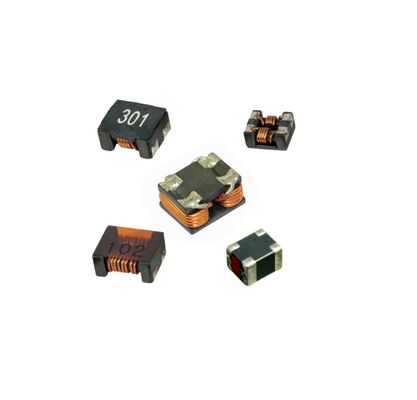

Surface Mount Common Mode Choke with 60Ω to 1400Ω Impedance, 3.2A Rated Current, and Compact SMD Package for EMI Suppression
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

60~1

,

400Ω 임피던스 공통 모드 초크

,

3.2A 정격 전류 표면 실장 초크
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: SQD4520 시리즈
문서: SQD4520 Series_.pdf
결제 및 배송 조건
배달 시간: 2~8주
지불 조건: 신용장, 티/티
제품 설명

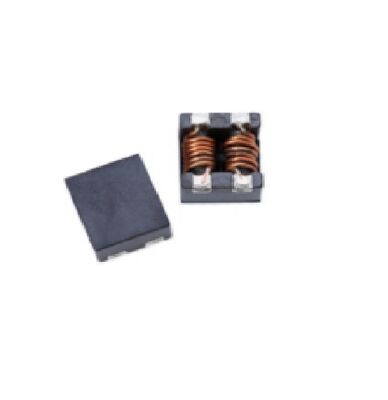

SQD4520 시리즈의 표면 장착 일반 모드 스코크
현대 전자 회로에서 효과적인 전자기 간섭 (EMI) 필터링을 위해 설계되었습니다.SQD4520 시리즈의 표면 마운트 스고크는 컴팩트한내구성 있는 페리트 코어 스핀 구조를 이용해서바람직하지 않은 일반 모드 소음을 효과적으로 완화하면서 최소 손실로 미분 신호가 통과 할 수 있습니다.고전류 용도로 설계되어 우수한 주파수 성능과 우수한 기계적 강도 및 용접성을 결합합니다.전력 및 데이터 라인 인터페이스의 광범위한 범위에서 EMC 준수에 대한 신뢰할 수 있고 비용 효율적인 솔루션으로 만드는.
주요 사양
임페던스 @ 100MHz60Ω 미니 ~ 1400Ω 타입 (모델에 따라)
DC 저항 (DCR)35mΩ ~ 80mΩ 최대
가속 전류최대 3.2A
가등전압최대 50V
작동 온도-40°C ~ +125°C
제품 특성
  • 콤팩트한 SMD 패키지, 탄탄한 기계 구조
  • 우수한 고 주파수 성능 및 용접성
  • 높은 임피던스 효율적인 일반 모드 소음 억제
  • 최소 신호 손실을 위한 낮은 DC 저항
  • 고전류용 용도로 설계된
신청서
  • DC/DC 및 AC/DC 전력 변환기에서 EMI 필터링
  • 비디오 카메라 및 LCD 텔레비전 소음 억제
  • 통신 및 네트워크 시스템에서의 신호 무결성 강화
  • 유도 소음 감소를 위한 자동차 전자제품
  • 하드 디스크 드라이브 (HDD) 및 저장 장치의 데이터 라인 필터링
자주 묻는 질문
일반적인 모드 스코크의 주요 기능은 무엇입니까?
그 주요 기능은 쌍의 선에 같은 방향으로 흐르는 원치 않는 소음 전류에 높은 임피던스를 제공함으로써 일반 모드 전자기 간섭 (EMI) 을 억제하는 것입니다.원하는 차차 신호에 낮은 임피던스를 제공하면서.
어떻게 제 애플리케이션에 맞는 적정 임피던스 값을 선택합니까?
선택은 억제해야 할 소음의 주파수 스펙트럼에 달려 있습니다. SQD4520 시리즈는 60Ω에서 1400Ω ( 타입 @ 100MHz) 까지의 범위를 제공합니다.더 높은 임피던스는 시험 주파수에서 더 큰 attenuation를 제공합니다회로의 노이즈 프로필과 EMC 표준을 참조하십시오.
평준 전류 매개 변수는 무엇을 의미합니까?
명산 전류는 체크가 열이나 성능 사양을 초과하지 않고 처리할 수 있는 최대 연속 전류입니다.그것은 매우 중요합니다 고기의 평준 전류를 충족 또는 회로의 정상적인 운영 전류를 초과 보장.
이 찌꺼기는 자동차용에 적합할까요?
네, -40°C에서 +125°C까지의 작동 온도 범위와 견고한 구조로, 그들은 신뢰할 수있는 EMI 필터링이 필요한 다양한 자동차 전자 시스템에 잘 적합합니다.
태그:

common mode power line choke

common mode toroidal chokes

common mode inductor
