800Ω @ 100MHz 저항, 납 없는 및 EMI 억제를 위한 컴팩트 디자인

5000
MOQ

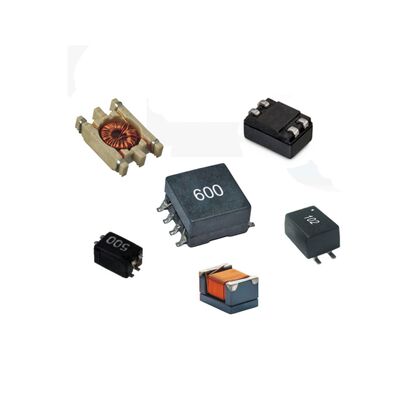

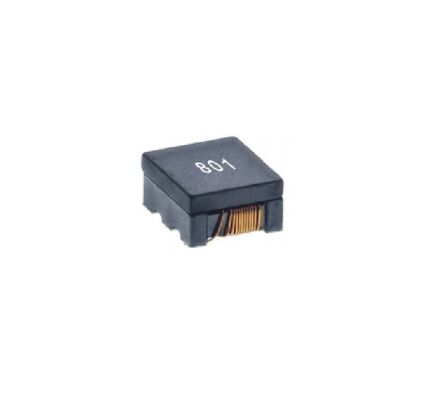

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

800Ω @100MHz 일반 모드 질식

,

무연 권선 초크

,

소형 EMI 억제 부품
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: SF1008F-3W-801Y
문서: SF1008F-3W-801Y_.pdf
결제 및 배송 조건
배달 시간: 2~8주
지불 조건: 신용장, 티/티
제품 설명
EMI 억제를 위한 고성능의 와이어 루드 일반 모드 필터
고속 데이터 및 전력 라인에서 효과적인 전자기 간섭 (EMI) 억제를 위해 설계된 SF1008F-3W-801Y유선 부리 마비100MHz에서 높은 일반 모드 임피던스를 제공하여 우수한 소음 억제 성능을 보장합니다.일반 모드 필터, 그것은 공간 제한 응용 프로그램에 이상적입니다.EMI 억제 부품100% 납도 없고, 하로겐도 없고, RoHS 규격에 부합하며, 엄격한 환경 표준을 충족합니다.까다로운 환경에서 안정적인 성능을 제공합니다..
주요 사양
매개 변수 가치
일반 모드 임페던스 @100MHz 800Ω ±25%
정압 (최대) 20V
가등 전류 (최대) 0.15A
DC 저항 (DCR) (최대) 1.6Ω
단열 저항 (분) 10MΩ
작동 온도 범위 -40°C ~ +125°C
제품 특성
  • 견고한 성능을 위해 철회 구조
  • 100% 납 없는, 하로겐 없는, RoHS 준수
  • 작은 크기와 낮은 프로필 디자인
  • 자체 온도 상승을 포함한 넓은 작동 온도 범위
  • 효과적인 EMI 억제를 위한 높은 공통 모드 임피던스
신청서
  • 초고속 디퍼셜 데이터 라인 (USB, HDMI, LVDS) 의 노이즈 필터링
  • 컴팩트 전자 장치 및 모듈의 전력 라인 EMI 억제
  • 통신 장비 및 네트워크 장치
  • 엄격한 EMC 준수 요구 소비자 전자 제품
  • 자동차용 인포테인먼트 및 제어 시스템
자주 묻는 질문
다른 종류의 필터에 비해 유선 라운드 공통 모드 필터의 주요 장점은 무엇입니까?
와이어 와일드 구조는 일반적으로 다층 칩 유형에 비해 더 높은 공통 모드 임피던스 및 더 나은 고 주파수 성능을 허용합니다.중요한 신호 무결성 응용 프로그램에서 EMI를 억제하는 데 더 효과적.
800Ω @100MHz의 임피던스 등급을 어떻게 해석합니까?
이것은 필터가 100MHz의 주파수에서 일반 모드 소음 전류에 800Ω (유례적) 의 임피던스를 나타낸다는 것을 의미합니다.소음 주파수에서 더 높은 임피던스는 소음을 더 완화시킵니다..
이 필터는 전력 라인 애플리케이션에 더 높은 전류를 처리 할 수 있습니까?
등급 전류는 0.15A Max입니다. 그것은 낮은 전류 신호 또는 전력 라인을 위해 설계되었습니다. 더 높은 전류 전력 철도 필터링을 위해, 대응하는 더 높은 전류 등급을 가진 모델을 선택하십시오.
"알로겐 없는 것"이란 무엇이며 왜 중요한가?
알로겐이 없는 것은 제품이 특정 임계값을 초과한 염소, 브롬 또는 다른 알로겐을 함유하지 않는다는 것을 의미합니다.이것은 환경 안전에 중요하며 친환경 전자 기획에서 종종 요구됩니다.화재 발생 시 독성 가스 배출을 줄이기 때문입니다.
