공간 제한 응용 프로그램에서 고속 인터페이스 EMI 억제를위한 컴팩트 와이어 윙 공통 모드 필터

5000
MOQ

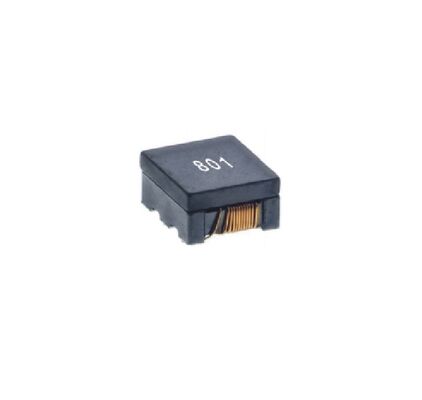

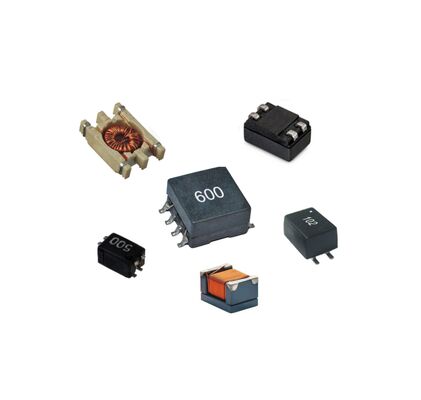

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

소형 풋프린트 공통 모드 필터

,

유선 상처 일반적인 모드 질식

,

고속 인터페이스 EMI 억제 부품
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: SF1210F-3W 시리즈
문서: SF1210F-3W Series_.pdf
결제 및 배송 조건
배달 시간: 2~8주
지불 조건: 신용장, 티/티
제품 설명
고속 인터페이스 EMI 억제를 위한 컴팩트 와이어 와운드 코먼 모드 필터 시리즈
공간 제한 응용 프로그램에서 신뢰할 수있는 노이즈 필터링을 제공하기 위해 설계 된 SF1210F-3W 시리즈는 고성능일반 모드 필터콤팩트한 발자국입니다.유선 부리 마비이 시리즈는 필수적인EMI 억제 부품100MHz에서 160Ω, 240Ω 및 500Ω의 일반적인 모드 임피던스 옵션을 가진 기능. 통합을 용이하게 설계그것은 최적의 성능과 제조성을 보장하기 위해 권장 PCB 레이아웃과 스텐실 패턴을 포함합니다.RoHS와 하로겐 없는 표준을 완벽하게 준수하며, -40°C에서 +125°C의 온도 범위에서 안정적으로 작동합니다.
주요 특징
  • 일반적인 모드 임페던스 (@100MHz):160Ω, 240Ω 또는 500Ω (모델에 따라 ±25%)
  • DC 저항 (DCR):0.21Ω (최대) 까지 낮습니다.
  • 가등류:최대 500mA (최대)
  • 정량 전압:50 Vdc (최대)
  • 저항 전압:125 Vdc (최대)
  • 단열 저항:10 MΩ (분)
  • 건설:강력한 고주파 성능을 위한 와이어 와이드 타입
  • 디자인 지원:권장 PCB 토지 패턴과 로더 페이스트 스텐실 오프처를 포함합니다
  • 준수:100% 납 없는, 하로겐 없는, RoHS 준수
  • 작동 온도:-40°C ~ +125°C (자체 온도 상승 포함)
신청서
  • 고속 디퍼셜 데이터 라인 (예: USB 3.0/3) 에 대한 EMI 필터링1HDMI, 디스플레이 포트, MIPI)
  • 휴대용 및 착용 가능한 소비자 전자제품의 소음 억제
  • 통신 모듈 (Wi-Fi, 블루투스) 의 신호 무결성 강화
  • 저전류 디지털 회로 및 센서에서 전력 라인 필터링
  • 네트워크 장비 및 셋톱 박스에서 보드 수준의 EMC 솔루션
자주 묻는 질문
160Ω, 240Ω, 500Ω 임피던스 모델을 어떻게 선택할까요?
선택은 억제해야 할 일반 모드 노이즈의 주파수 및 진도에 달려 있습니다. 더 높은 임피던스는 테스트 주파수 (100MHz) 에서 더 큰 attenuation을 제공합니다.귀하의 특정 EMI 프로파일 및 준수 요구 사항을 고려하십시오.500Ω 모델은 100MHz에서 가장 강력한 억제를 제공합니다.
추천 된 PCB 레이아웃 및 스텐실 패턴은 왜 중요합니까?
이 권장 사항은 기생충의 영향을 최소화하여 필터의 고주파 성능을 최적화하고 표면 장착 조립 중에 신뢰할 수 있고 일관성있는 용접 관절을 보장합니다.제조 결함 감소.
이 시리즈는 전력 라인 필터링에 사용될 수 있습니까?
예, 하지만 명소 전류 (최대 500mA) 를 참고하십시오. 그것은 낮은 전류 전력 레일 또는 DC 편향 신호 라인에서 소음을 필터링에 적합합니다. 높은 전류 전력 라인에서,선택된 모델의 현재 등급을 초과하지 않도록 합니다..
이 맥락에서 와이어 와일드 구조의 이점은 무엇입니까?
와이어 와일드 구조는 일반적으로 일부 다층 세라믹 필터와 비교하여 높은 주파수에서 더 높은 공통 모드 임피던스 및 더 나은 성능을 허용합니다.빠른 디지털 인터페이스에서 EMI를 억제하는 데 더 효과적.
