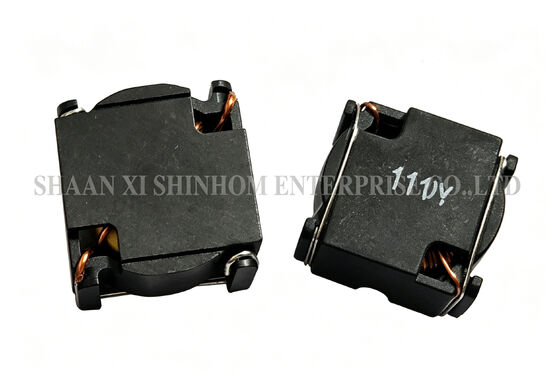

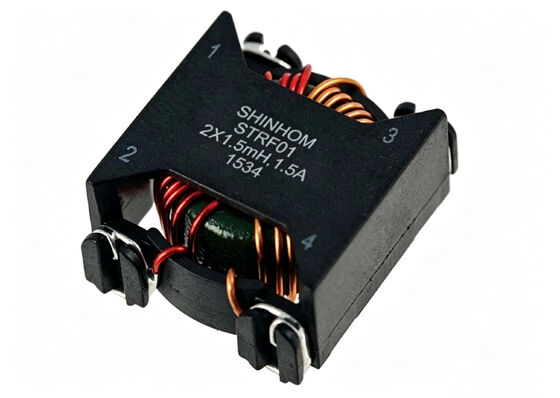

STRF01 시리즈 고전류 공통 모드 인덕터, DC/DC 컨버터용으로 설계된 SMT 토로이달 페티 코어 공통 모드 초크
그만큼STRF01 시리즈고전류 SMD 토로이달 공통 모드 초크는 DC-DC 및 AC-DC 컨버터 애플리케이션용으로 설계되었습니다. 이 제품은 페라이트 토로이달 코어를 사용하여 넓은 주파수 범위에 걸쳐 높은 공통 모드 임피던스를 제공하고 탁월한 EMI/RFI 억제 성능을 제공합니다. 로우 프로파일 SMD 패키지는 PCB 공간을 절약합니다. 높은 전류 용량과 낮은 DCR은 효율적인 전력 변환을 보장합니다. 작동 온도 범위는 -40°C ~ +125°C(자체 온도 상승 포함)이며 다양한 열악한 환경에 적합합니다. DC-DC/AC-DC 컨버터, 데스크톱/노트북 전원 공급 장치, 통신 장비, 자동차 전자 제품 및 LCD TV에 널리 사용됩니다.
특징
응용
기술 정보
선택할 수 있는 더 많은 크기
참고: 제품 사양은 사용자 정의될 수 있습니다.
FAQ
Q: 다른 코어 구조에 비해 토로이드 코어의 장점은 무엇입니까?
A: 토로이달 코어는 폐쇄형 자기 회로 구조를 가지고 있습니다. 자속은 코어 내부에 집중되어 있어 누설 자속이 매우 낮습니다. EMI 방사는 I 코어 또는 오픈 코어 인덕터보다 훨씬 낮습니다. 또한 토로이달 코어는 투자율이 높아 동일한 인덕턴스 값에 대해 더 적은 회전수를 필요로 합니다. 이로 인해 DCR은 낮아지고 효율은 높아집니다.
Q: 정격 전류를 선택하는 방법은 무엇입니까?
A: 선택 시 최대 작동 전류가 정격 값을 초과하지 않는지 확인하고 온도 감소를 고려하십시오. 코어 포화를 방지하기 위해 최대 작동 전류의 최소 1.2~1.5배의 정격 전류를 선택하는 것이 좋습니다. 이로 인해 필터링 성능이 저하됩니다. 또한 구성 요소 온도(주변 온도 + 온도 상승)가 125°C를 초과하지 않는지 확인하십시오.
Q: 이 제품은 리플로우 솔더링을 지원합니까? 온도 저항은 무엇입니까?
에이:예. 그만큼STRF01 시리즈SMD 패키지를 사용하며 리플로우 솔더링과 호환됩니다. 로우 프로파일 디자인과 작은 크기로 인해 자동화된 SMT 생산 라인에 적합합니다. 구체적인 리플로우 온도 프로파일은 제품 데이터시트를 참조하세요.
