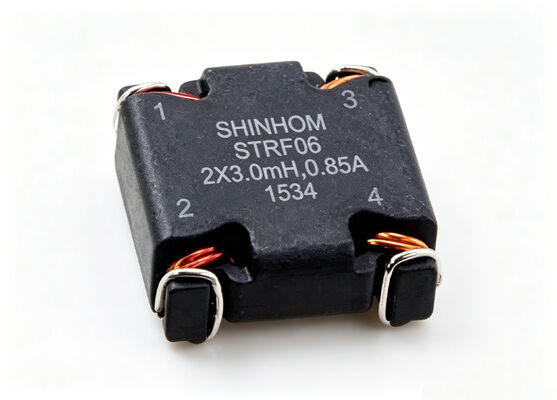

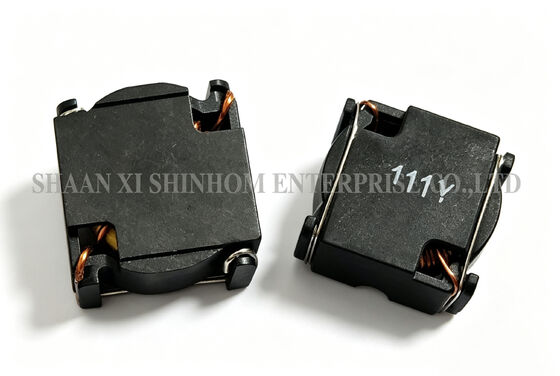

의STRF06 시리즈고전류 SMD 토로이드 일반 모드 스코크는 DC-DC 및 AC-DC 변환기 애플리케이션을 위해 설계되었으며, 인덕턴스 값은 최대 6.8mH입니다.이 제품은 넓은 주파수 범위에서 높은 공통 모드 임피던스를 제공하기 위해 토로이드 페리트 코어를 사용합니다., 우수한 EMI / RFI 억제 성능을 제공합니다. SMD 패키지는 자동 배치를 지원하며 재흐름 용접과 호환됩니다.작동 온도 범위는 -40°C ~ +125°C (자신 온도 상승 포함)다양한 혹독한 환경에 적합합니다. DC-DC / AC-DC 변환기, 통신 시스템, 자동차 전자제품 및 LCD TV에서 널리 사용됩니다.
참고: 제품 사양은 사용자 정의 할 수 있습니다.
Q: 일반 모드 필터링에서 6.8mH 인덕턴스의 장점은 무엇입니까?
A:6.8mH인덕턴스는 높은 일반 모드 임피던스를 제공합니다. 특히 낮은 주파수 범위에서 중간에 더 나은 일반 모드 소음 완화를 달성합니다.150KHz-30MHz엄격한 EMI 준수가 필요한 전력 설계의 경우, 높은 인덕텐스 공통 모드 스크크는 주요 필터링 구성 요소입니다.
질문: 타오이드 핵의 장점은 다른 핵 구조에 비해 무엇입니까?
A: 타로이드 핵은 닫힌 자기 회로 구조를 가지고 있습니다. 자기 흐름은 핵 내부에 집중되어 매우 낮은 누출 흐름을 초래합니다.EMI 방사선은 I-핵 또는 오픈-핵 인덕터보다 훨씬 낮습니다도로이드 코어는 또한 높은 자기 투명성을 가지고 있으며 동일한 인덕턴스 값에 더 적은 회전을 필요로합니다. 이것은 낮은 DCR와 더 높은 효율을 가져옵니다.
Q: 등급 전류 IDC는 어떻게 정의됩니까?
A: IDC는 코일에 약 40°C의 온도 상승을 일으키는 DC 전류 값으로 정의됩니다. 실제 응용 프로그램에서,최대 작동 환경 온도와 자체 온도 상승이 125°C를 초과하지 않도록 한다.선택 할 때 장기 신뢰성을 보장하기 위해 충분한 마진을 허용하십시오.
