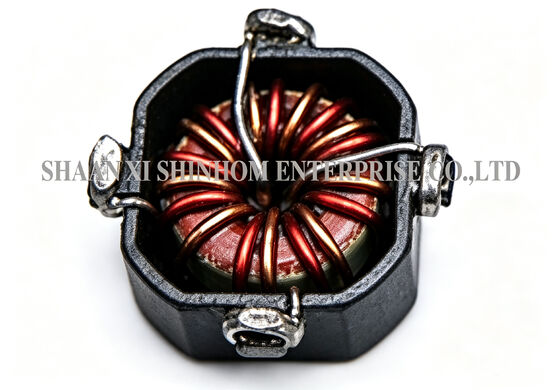

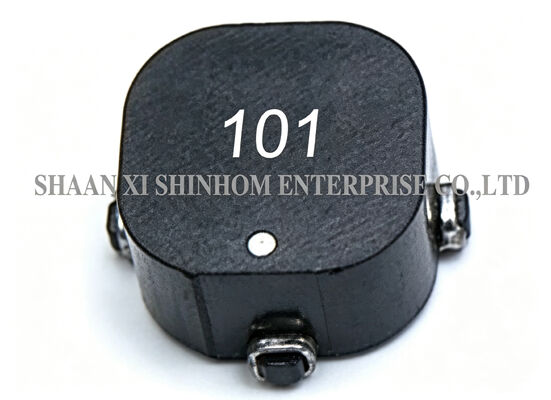

그만큼STC01-04 시리즈SMD 토로이달 공통 모드 초크는 밀폐형 설계와 토로이달 코어 구조를 사용하여 전자기 복사를 효과적으로 줄입니다. EMI에 민감한 전력 및 신호 라인 필터링 애플리케이션에 적합합니다. 이 제품은 다양한 패키지 크기를 제공합니다. 낮은 DCR 및 높은 포화 코어 재료는 고전류 조건에서 안정적인 성능을 보장합니다. SMD 패키지는 SMT 생산 라인과 호환되는 자동화된 픽 앤 플레이스 어셈블리를 지원합니다. 전자 기기, DC-DC 변환(병렬 모드), 절연 커플링, 입력 필터링(직렬 모드) 및 EMI/RFI 억제에 널리 사용됩니다.
100KHz 0.1VRms에서 인덕턴스를 측정합니다.
절연 저항: 100Vdc 1KMΩmin.
작동 온도:-40℃ ~ +125℃
보관 온도: -55℃ ~ +125℃
RDC:QuadTech 1880 밀리옴미터
납땜 온도: 4±1초 동안 260℃
특별 요청에 따라 다른 패키지 이용 가능
DC 바이어스 적용 시 최대 포화도 35%
Q: STC01-04 시리즈 모델의 차이점은 무엇입니까?
에이:그만큼STC01, STC02, STC03, STC04시리즈는 주로 패키지 크기와 해당 전기 매개변수(인덕턴스, 정격 전류 등)가 다릅니다.STC01가장 작은 크기로 컴팩트한 디자인에 적합합니다.STC04가장 큰 크기로 더 높은 전력 애플리케이션에 적합합니다. 구체적인 선택 사항은 데이터시트를 참조하거나 당사 기술 지원팀에 문의하세요.
Q: 밀폐형 구조의 장점은 무엇입니까?
에이:밀폐형 구조는 하우징 내의 코어와 권선을 완전히 캡슐화합니다. 물리적 보호와 더 나은 절연 성능을 제공하는 동시에 EMI 방사를 더욱 줄입니다. 또한 밀폐형 설계는 이물질이 권선에 닿는 것을 방지하여 열악한 환경에서도 제품 신뢰성을 향상시킵니다.
Q: 고포화 코어 소재의 장점은 무엇입니까?
에이:고포화 코어 소재는 더 높은 포화 자속 밀도를 제공합니다. 고전류 바이어스 조건에서 포화될 가능성이 낮아서 공통 모드 초크가 정격 전류 범위 내에서 안정적인 인덕턴스와 필터링 성능을 유지하도록 보장합니다. DC 바이어스 포화는 최대35%, 충분한 전류 마진을 제공합니다.
