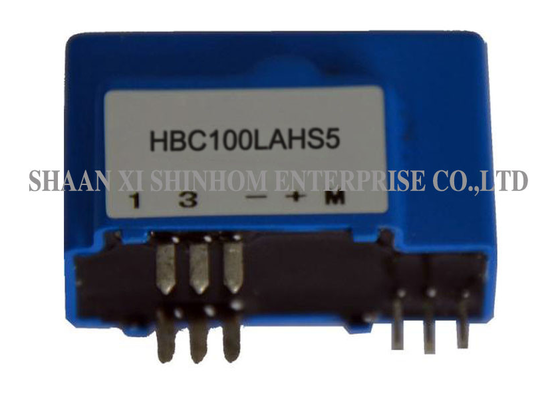

HBC100LAHS5 폐쇄 루프 홀 효과 전류 센서는 폐쇄 루프(보상) 원리를 사용하여 1차 및 2차 회로 간의 전기적 절연을 제공합니다. 측정 범위 0-100A 및 턴비 1:1200에서 DC, AC 또는 펄스 전류를 정확하게 측정합니다. 이 제품은 공급 전압이 +5V±5%이고 정격 출력 전압은 ±0.625V±0.5%입니다. 높은 정확도와 쉬운 설치를 제공합니다. 인버터, AC/DC 가변 속도 드라이브, UPS, 스위칭 전원 공급 장치, 태양광 전류 감지, 신에너지 결합 상자 측정, 풍력 전류 감지, EV 충전 장비 전류 감지, 드라이브 바이 와이어 자동차 애플리케이션, 가전 제품 주파수 변환, 자동 공기 압축기, 하이브리드 배터리 팩 전류 감지, 그리고 자동차 전기 파워 스티어링 시스템에 널리 사용됩니다. 참고: 제품 사양은 맞춤 설정 가능합니다.특징:응용 분야:전기 데이터:HBC100LAHS5 정격 입력 전류(Ipn) 100 A 테스트 전류 범위(Ip) ±240 A 턴비(Np/Ns) 1:1200 T 정격 출력 전압 ±0.625±0.5% V 공급 전압 +5±5% V 소비 전류 20+ Ip *( Np/Ns) mA 오프셋 전압 2.5±0.4% V 기준 전압(VR) 2.5±0.5% V 외부 기준 전압 2.0-2.8 V 오프셋 전압 드리프트 ≤±0.1 mV/℃ 출력 전압 드리프트 ≤±0.05 mV/℃ 선형성(Ip=0-±Ipn) ≤±0.2 %FS 등급 ≤±1.0 % di/dt ＞100 A/µS 응답 시간(100A/µS, 10%~90%) ≤1 µS 대역폭(-3db) DC~100 KHZ 절연 전압(50Hz, AC, 1분) 5.0 KV 작동 온도(TA) -40~+85 ℃ 보관 온도(TS) -40~+105 ℃ 총 중량(M) 22 g
FAQQ: 폐쇄 루프 홀 효과 센서의 작동 원리는 무엇입니까?A: 폐쇄 루프 홀 효과 센서는 홀 소자를 사용하여 측정된 전류에 의해 생성된 자기장을 감지합니다. 출력 신호는 보상 코일을 구동하여 반대 자기장을 생성하여 코어의 총 자기 플럭스를 0으로 만듭니다. 보상 전류는 측정된 전류에 비례하여 높은 정확도와 낮은 온도 드리프트 측정 결과를 제공합니다.Q: 턴비 1:1200은 무엇을 의미합니까?A: 턴비 1:1200은 1차 전류와 2차 보상 전류의 비율이 1:1200임을 의미합니다. 예를 들어, 100A의 1차 전류는 약 83.3mA의 2차 보상 전류에 해당하며, 이는 내장 저항을 통해 ±0.625V의 전압 출력으로 변환됩니다.Q: 이 제품은 어떤 신에너지 애플리케이션에 적합합니까?A: 이 제품은 신에너지 분야에서 태양광 전류 감지, 신에너지 결합 상자 측정, 풍력 전류 감지, EV 충전 장비 전류 감지 및 하이브리드 배터리 팩 전류 감지에 적합합니다.Q: 샘플은 어떻게 신청하며, 리드 타임은 어떻게 됩니까?A: 당사 웹사이트 또는 이메일을 통해 샘플 신청을 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
