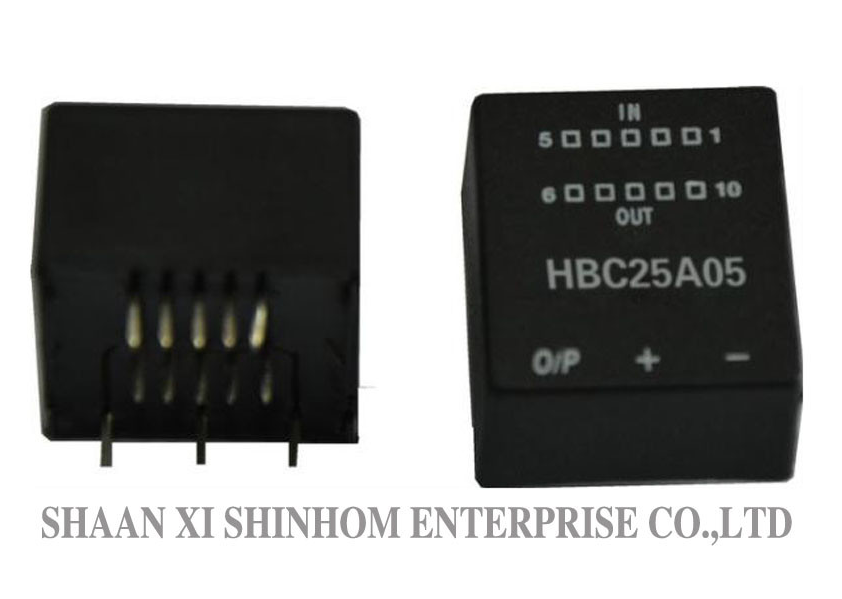

의HBC25A05닫힌 루프 홀 효과 전류 센서는 닫힌 루프 (보상) 원리를 사용하여 1차 회로와 2차 회로 사이의 전기 격리를 제공합니다. DC, AC,또는 펄스 전류의 등급 전류25A그리고 회전 비율은1:1000, 출력 전류는25mA이 제품은 공급 전압이+15V±5%제안합니다.높은 정확성,우수한 선형성,낮은 온도 이동, 그리고높은 외부 간섭 거부최적화된 반응시간이 있습니다.삽입 손실이 없습니다.,낮은 전력 소비, 그리고 설치가 쉽다.인버터,AC/DC 변속속기,UPS,스위치 전원 공급 장치,태양 전지 전류 감지,새로운 에너지 결합기 박스 측정,EV 충전 장비 전류 감지,가전기 주파수 변환, 그리고전자기용 물 난방기 전류 측정.
특징
신청서
전기 데이터:
| HBC25A05 | ||
|---|---|---|
| 가등식 입력 전류 | 25 | A |
| 시험 전류 범위 | 36 | A |
| 로드 임페던스 ((@등급 전류) | 100~320±15V) | 오 |
| 가등식 출력 전류 | 25±0.5% | mA |
| 공급 전압 | ±15±5% | V |
| 공급 전류는 정적 25°C를 소비 | ±12 | mA |
| 회전 비율 | 1:1000 | |
| 0 오프셋 전류 | ≤±0.15 | mA |
| 오프셋 전류 드리프트 -40°C+85°C | ≤±0.60 | mA |
| 반응 시간 | < 1 | μs |
| 선형성 | ≤±0.2 | %FS |
| 격리 전압 50HZ,1분 | 2.5 | KV |
| di/dt | >50 | A/μs |
| 대역폭 ((-3dB) | DC... 150 | KHz |
| 부착 저항 | 110 | 오 |
| 작동 온도 | -40+85 | °C |
| 저장 온도 | -40+105 | °C |
| 회전 | 가등식 입력 전류 (Ipn) | 피크 입력 전류 (Ip) | 정량 출력 전류 (mA) |
회전 비율 |
시점 Z mΩ |
프리 Lk UH |
|---|---|---|---|---|---|---|
| 1 | 25 | 50 | 25 | 1/1000 | 0.3 | 0.023 |
| 2 | 12 | 24 | 24 | 2/1000 | 1.1 | 0.09 |
| 3 | 8 | 16 | 24 | 3/1000 | 2.5 | 0.21 |
| 4 | 6 | 12 | 24 | 4/1000 | 4.4 | 0.37 |
| 5 | 5 | 10 | 25 | 5/1000 | 6.3 | 0.58 |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
FAQ
질문: 1:1000의 회전 비율은 무엇을 의미합니까?
A:1:1000의 회전 비율은 원전 전류와 2차 보상 전류의 비율이 1인 것을 의미합니다.1000예를 들어, 25A의 1차 전류는 25mA의 2차 보상 전류에 해당하며, 이는 직접 출력되거나 저항을 통해 전압 신호로 변환 될 수 있습니다.
질문: 삽입 손실이 없고 낮은 전력 소비의 장점은 무엇입니까?
A: 삽입 손실이 없습니다.테스트 중인 회로에 센서가 영향을 미치지 않도록 보장하며 원래 회로 효율을 유지합니다. 낮은 전력 소비는 센서의 자열을 줄이고 장기 안정성을 향상시킵니다.그리고 시스템 에너지 소비를 줄입니다..
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주.
