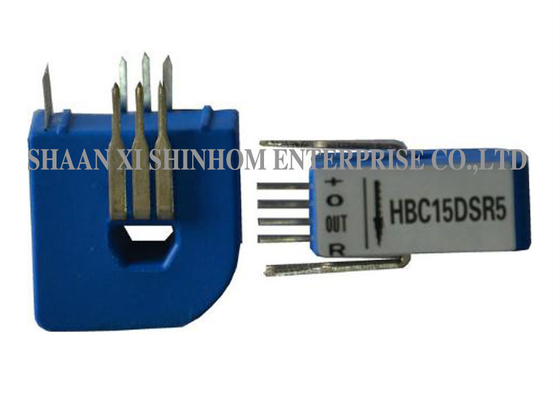

HBC-DSR5 시리즈 폐쇄 루프 홀 효과 전류 센서는 자기 균형(폐쇄 루프 홀 효과) 원리를 사용하여 1차 및 2차 회로 간의 전기적 절연을 제공합니다. DC, AC, 펄스 및 불규칙 전류를 정확하게 측정합니다. 이 제품은 아날로그 전압 출력 및 유연한 조립이 가능한 단일 전원 공급 장치를 사용합니다. UL94-V0 난연 표준을 준수하며 IATF16949 자동차 품질 관리 시스템 인증, RoHS 및 CE 인증을 받았습니다. 가변 주파수 드라이브, 스위칭 전원 공급 장치, UPS, 컨버터 장비, 산업 장비(용접기, 섬유 기계 등), 광전 태양광 보호 및 풍력 발전에 널리 사용됩니다.
| HBC06DSR5 | HBC15DSR5 | HBC25DSR5 | HBC40DSR5 | ||
|---|---|---|---|---|---|
| 정격 입력 전류 | 6 | 15 | 25 | 40 | A |
| 테스트 전류 범위 | 19.2 | 48 | 80 | 120 | A |
| 권선비 | 960 | 1200 | 2000 | 2000 | T |
| 정격 출력 전압 | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | V |
| 공급 전압 | +5±5% | V | |||
| 오프셋 전압 | 2.5±0.5% | V | |||
| 기준 전압(VR) | 2.5±0.75% | V | |||
| 오프셋 전압 드리프트 | ≤±0.5@-40~+85℃ | mV/℃ | |||
| 선형성 | ≤±0.2 | %FS | |||
| 등급 | ≤±0.7 | % | |||
| di/dt | ＞50 | A/μS | |||
| 응답 시간 | ＜500 | nS | |||
| 대역폭(-1db) | DC~200 | KHZ | |||
| 절연 전압 | 50HZ,1분,2.5 | KV | |||
| 작동 온도 | -40~+85 | ℃ | |||
| 보관 온도 | -40~+105 | ℃ | |||
참고: 제품 사양은 맞춤 설정 가능
Q: 자기 균형 홀 효과 센서와 일반 홀 센서의 차이점은 무엇인가요?
자기 균형 홀 효과 센서(폐쇄 루프)는 보상 코일을 사용하여 반대 방향의 자기장을 생성하여 코어의 총 자기 플럭스를 0으로 만듭니다. 이를 통해 더 높은 정확도와 낮은 온도 드리프트를 제공합니다. 일반적인 개방 루프 홀 센서는 홀 전압 출력을 직접 증폭하며 구조는 더 간단하지만 정확도는 상대적으로 낮습니다.Q: 이 센서는 어떤 종류의 전류를 측정할 수 있나요?A:
DC, AC, 펄스 및 불규칙 전류를 측정할 수 있으며, 가변 주파수 드라이브, 인버터 및 신에너지 애플리케이션의 요구 사항을 충족하는 다양한 복잡한 전류 파형의 정밀 측정에 적합합니다.
