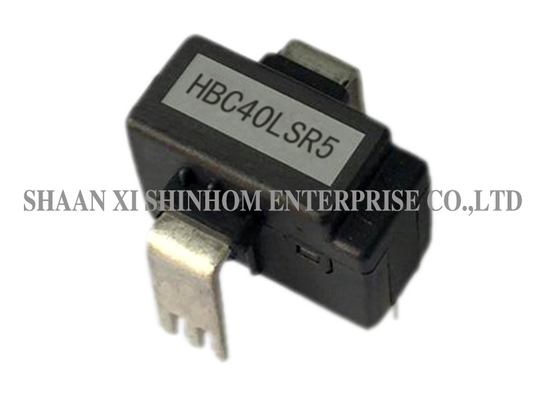

의HBC-LSR5 시리즈닫힌 루프 홀 효과 전류 센서는 홀 효과와 제로 플럭스 균형 방법을 측정하기 위해 사용하며, 1차와 2차 회로 사이의 전기 격리를 제공합니다.DC를 정확하게 측정합니다., AC 또는 0-50A의 측정 범위의 펄스 전류. 제품은 5V ± 5%의 공급 전압과 ± 0.8V ± 0.5%의 정형 출력 전압을 가지고 있으며 높은 정확성과 쉽게 설치 할 수 있습니다.각기 다른 등급 입력 전류와 출력 전류의 사용자 정의가 지원됩니다.그것은 산업 제어, 전력 모니터링, 새로운 에너지, 배터리 관리 및 다양한 DC / AC / 펄스 전류 측정 응용 분야에서 널리 사용됩니다.
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
||
| 가등식 입력 전류 (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| 시험 전류 범위 | ±15 | ±25 | ±375 | ±50 | ±625 | ±75 | ±100 | ±105 | A |
| 턴 비율 (Np/Nn) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| 가명 출력 전압 | ±0.8±0.5% | V | |||||||
| 공급 전압 | +5±5% | V | |||||||
| 오프셋 전압 | 20.5±0.5% | V | |||||||
| 기준 전압 (VR) | 20.5±0.8% | V | |||||||
| 외부 기준 전압 | 20.0-28 | V | |||||||
| 오프셋 전압 Drift | ≤±0.1 | mV/°C | |||||||
| 출력 전압 Drift | ≤±0.05 | mV/°C | |||||||
| 선형성 ((Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| 클래스 | ≤±10 | % | |||||||
| di/dt | >50 | A/μS | |||||||
| 반응 시간 | ≤ 1 | μS | |||||||
| 대역폭 ((-1dB) | DC ¥100 | KHZ | |||||||
| 단열 전압 | 2.5@(50HZ,1분) | KV | |||||||
| 작동 온도 | -40+85 | °C | |||||||
| 저장 온도 | -40+105 | °C | |||||||
참고:제품 사양은 사용자 정의 할 수 있습니다.
질문: 제로 플럭스 밸런스 방법의 작동 원리는 무엇입니까?
A:제로 플럭스 밸런스 방법 (폐기된 루프 홀 효과) 는 측정 된 전류에 의해 생성되는 자기장을 감지하기 위해 홀 요소를 사용합니다.출력 신호는 상대의 자기장을 생성하기 위해 보상 코일을 구동합니다.원자핵의 순자 자기 흐름이 0으로 유지됩니다. 보상 전류는 측정 된 전류에 비례하여 높은 정확성과 낮은 온도 변동 측정 결과를 제공합니다.
Q3: 이 제품은 사용자 정의를 지원합니까?
A:예. 다양한 등급 입력 전류와 출력 전류 사양의 사용자 정의는 다양한 애플리케이션 요구 사항을 충족 할 수 있습니다. 자세한 사항은 판매 팀에 문의하십시오.
질문: 이 센서는 어떤 종류의 전류를 측정할 수 있을까요?
A:정확하게 측정할 수 있습니다.DC, AC 및 펄스 전류, 다양한 복잡한 전류 파형 측정 요구 사항에 적합합니다.
