현재 범위: | 5~630A | 산출: | 0.333V (AC) 또는 0-500mA |
---|---|---|---|
수업: | 0.5、 1.0、 3.0 | 측정 범위: | 10%In-130%In |
자석 회로 구조: | 결합된 유형 | 회수: | 50Hz-2KHz |
맞춤 설정 가능: | 예 | ||
하이 라이트: | 쪼개지는 핵심 ct,쪼개지는 핵심 현재 감지기 |

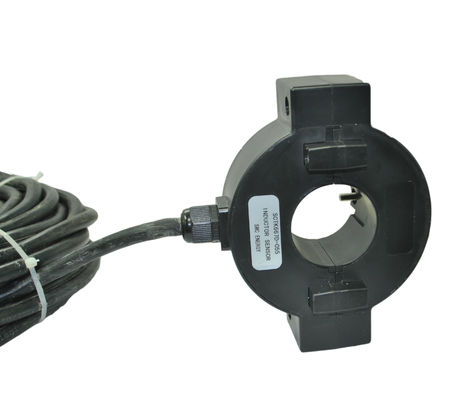

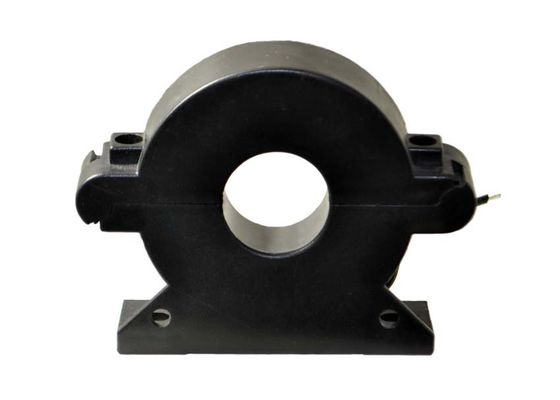

SCTK681A 시리즈 5A-630A RoHS 0.333VAC 또는 0-500mA 출력을 갖는 스플릿 코어 전류 트랜스포머
SCTK681A 시리즈 스플릿 코어 전류 트랜스포머
응용 분야 :
전기적 파라미터
회수 | 50-2KHz |
정격 입력 | 5A-630A |
측정 범위 | 10 %에서 130 %까지 |
정격 출력 | 0.333V (AC) 또는 0-500mA |
비율 | ≤ ± 1.0 % |
위상 각 | ≤ ± 60 분 |
절연 내력 | 2.5KV / 1mA / 1 분 |
절연 저항 | DC500V / 100MΩmin |
기계적 매개 변수
케이스 | PA / UL94-V0 |
실패 | PBT |
핵심 | 실리콘 스틸 |
내부 구조 | 에폭시 |
구성 | 넥타이 |
작동 온도 | -25 ℃ ~ + 75 ℃ |
작동 습도 | ≤85 % |
출력 연결 | UL1015 20AWG 와이어 (Twisted wire) 2.5m |
유형 선택
P / N | 정격 입력 (에이) | 출력 (mA / V) | 정확성 | 크기 (mm / inch) | ||||
영형 | 에이 | 비 | 기음 | |||||
SCTK681A-005 | 5-20A (5,8A, 10, 15, 20) | 0-25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21.0 (0.83) | |
SCTK681A-010 | 5-75A (5, 10, 20, 50, 75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) | |
SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0.63) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) | |
SCTK681A-024 | 10-250A (10, 50, 100, 200, 250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0.96) | 65.0 (2.56) | 45.0 (1.77) | 40.0 (1.57) | |
SCTK681A-035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35.7 (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) |
Notes : 제품 사양은 사용자 정의 할 수 있습니다.
