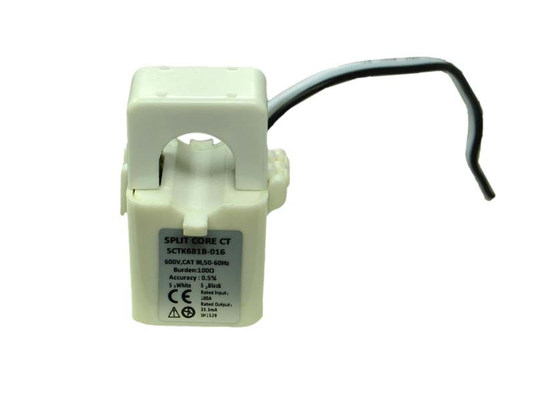

의SCTK681B시리즈의 스플릿 코어 전류 트랜스포머분리 가능한 코어와 내부 정밀 부하 저항을 갖추고 있으며, 전류 측정 및 전기 장비에 특별히 설계되어 높은 정밀도, 낮은 코어 손실 및 쉬운 설치를 보장합니다.이 제품은 견고하고 신뢰할 수 있는 구조를 갖추고 있으며 비접촉 측정 및 라이브 라인 작동을 지원합니다.전류 측정, 모터 모니터링 및 릴레이 보호에 적합합니다. 전력 모니터링 및 산업 자동화에서 스플릿 코어 전류 트랜스포머 응용 프로그램에 이상적입니다.
| 케이스 | PA /UL94-V0 |
| 바빈 | PBT |
| 원자 | 영구연금 |
| 내부 구조 | 에포시 |
| 건축물 | 타이 |
| 작동 온도 | -25°C+75°C |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 20AWG 와이어 (Twinsted 와이어) 2.5m |
| 빈도 | 50Hz-2KHz |
| 가등식 입력 | 5A-630A |
| 측정 범위 | 10%~130% |
| 가등식 출력 | 0.333V (AC) 또는 0-500mA |
| 비율 | ≤±1.0% |
| 단계 각도 | ≤ ±60분 |
| 다이렉트릭 강도 | 2.5KV/1mA/1분 |
| 단열 저항 | DC500V/100MΩmin |
| P/N |
가등식 입력 (A) |
출력 (mA/V) | 정확성 | 크기 (mm) | ||||
| Ø0 | A | B | C | |||||
| SCTK681B-010 |
5-75A (5,10,20,5075) |
0-50mA 0.333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 |
5-150A (5,10,50,100150) |
0-100mA 0.333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A 10,50,100,200250) |
0~200mA 0.333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630A (20,100,250,400600) |
0~500mA 0.333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다.무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주: 주문제품은 별도로 확인됩니다.
Q: 작은 시험 주문을 지원합니까?
A:예. 작은 시험 주문 (표준 MOQ 이하) 은 협상 할 수 있으며 대량 주문과 동일한 품질 표준과 배송 약속을받을 수 있습니다. 자세한 사항은 판매 팀과 연락하십시오.
Q: 현재 측정 응용 프로그램에서 스플릿 코어 설계의 의미는 무엇입니까?
A:스플릿 코어 설계는 접촉 없이 측정할 수 있으며, 원전 유도체를 분리하지 않고 설치할 수 있다. 고객의 정상적인 사용에 영향을 미치지 않고 라이브 라인 동작을 지원한다.콤팩트 한 크기 와 가벼운 디자인 으로 설치 가 편리 하다, 전기 선, 모터 및 릴레이 보호와 같은 응용 프로그램에서 빠르게 배치하기에 적합합니다.
