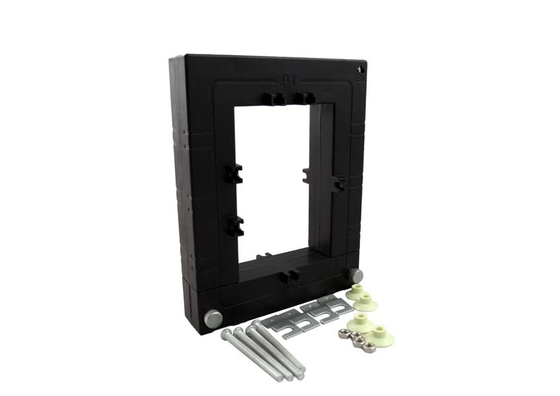

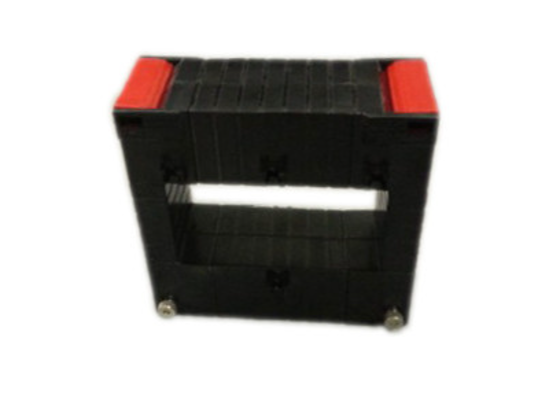

전력 모니터링 및 릴레이 보호용 스플릿 코어 전류 트랜스포머 SCTK732B 시리즈

협상
MOQ
협상 가능
가격
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
입력: 0.5A-6000A
산출: 0.333V(AC) 또는 0-5A
빈도: 50-2.5KHz
정확성: 0.2、0.5、1.0
출력 접속: 단말기
맞춤형: 예
강조하다:

스플릿 코어 전류 트랜스포머 SCTK732B

,

전력 모니터링용 전류 변압기

,

리레 보호 스플릿 코어 트랜스포머
기본 정보
원래 장소: 중국
브랜드 이름: Shinhom
인증: RoHS
모델 번호: SCTK732B 시리즈
결제 및 배송 조건
포장 세부 사항: 판지 상자
배달 시간: 4~8주
지불 조건: 티/티
공급 능력: 10000/월
제품 설명

SCTK732B 시리즈 분할 코어 전류 변압기는 신규 또는 기존 배전 네트워크의 전류 측정 및 모니터링을 위해 설계되었습니다. 이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 신속하게 설치할 수 있는 분할 코어 구조를 사용합니다. 2차 권선은 코어 둘레에 균일하게 분포되어 누설 자속이 적고 안정적인 성능을 제공합니다. ABS 난연성 플라스틱 하우징은 우수한 절연 보호 기능을 제공합니다. 내장된 정밀 병렬 저항기는 외부 샘플링 저항기 없이 안전한 저전압 출력을 제공합니다. 전력선 및 장비의 전류 측정, 모니터링 및 보호뿐만 아니라 모터, 조명, 에어 컴프레서, HVAC 및 자동화 제어 시스템의 전류 및 전력 측정, 에너지 모니터링 장치에 널리 사용됩니다.특징:

테스트 범위: 0.5A - 6000A AC 입력, 0.333VAC 또는 0-5A 출력
  1. 테스트 정밀도 등급: 0.2, 0.5, 1.0
  2. 전류 변압기 2차 권선은 코어 둘레를 따라 균일하게 분포되며, ABS 난연성 플라스틱 쉘을 사용하여 변압기 절연
  3. 버스바를 감싸기 위한 창 중앙.
  4. 2차 권선은 시스템 주위에 균일하게 분포되어 자기 누설 자속이 적고 안정적인 성능, 가벼운 무게, 편리한 설치 등을 제공합니다.
  5. 응용 분야:
전기 배선 및 장비의 전류 측정, 모니터링 및 보호.
  1. 전기 모터, 조명, 에어 컴프레서, 난방의 전류 및 전력 측정
  2. 환기 시스템, 에어컨 장비 및 자동화 – 제어 시스템.
  3. 전류, 전력 및 에너지 모니터링 장치.
  4. 전기적 파라미터
정격 입력
0.5A-6000A 측정 범위
10%In-130%In 정격 출력
0.333V(AC) 또는 0-5A 비율
≤ ± 0.2% 위상 각도
≤ ±10분 내전압
5.0KV/1mA/1분 절연 저항
DC500V/100MΩmin 기계적 파라미터
케이스
PC+ABS/UL94-V0 보빈
PC+ABS 코어
실리콘 내부 구조
에폭시 구조
타이 작동 온도
−25℃~+75℃ 작동 습도
≤85% 모델 선택
P/N
입력 (A) 출력 (A/V) 정확도 치수(mm) A1




B1 A B C D E F G H SCTK732B-330
0-630A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-800A 1A/5A/0.333V 0.2,0.5,1.0 263 참고: 제품 사양은 맞춤 제작 가능합니다. 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-1250A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-1600A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-2000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-3000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-3600A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-4000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 219 168 168 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-630A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-800A 1A/5A/0.333V 0.2,0.5,1.0 263 참고: 제품 사양은 맞춤 제작 가능합니다. 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-1250A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-1600A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-2000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-3000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-3600A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-4000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-630A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-800A 1A/5A/0.333V 0.2,0.5,1.0 263 참고: 제품 사양은 맞춤 제작 가능합니다. 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-1250A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-1600A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-2000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-3000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-3600A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-4000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-5000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.
0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 참고: 제품 사양은 맞춤 제작 가능합니다. 참고: 제품 사양은 맞춤 제작 가능합니다.

전력 모니터링 및 릴레이 보호용 스플릿 코어 전류 트랜스포머 SCTK732B 시리즈

FAQ

Q: 이 제품에 사용 가능한 정확도 등급은 무엇입니까?
A: 세 가지 정확도 등급이 있습니다: 클래스 0.2, 클래스 0.5, 클래스 1.0. 클래스 0.2는 정밀 에너지 계량에 적합합니다. 클래스 0.5는 일반 산업 측정에 적합합니다. 클래스 1.0은 보호 애플리케이션 및 일반 표시 장치에 적합합니다.

Q: 2차 권선이 균일하게 분포되는 장점은 무엇입니까?

A: 2차 권선은 코어 둘레를 따라 균일하게 분포되어 균일한 자기 자속 분포, 낮은 누설 자속, 높은 측정 정확도, 안정적이고 신뢰할 수 있는 성능을 보장합니다.

Q: 샘플 신청 방법은 어떻게 되나요? 리드 타임은 어떻게 되나요?

A: 당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
