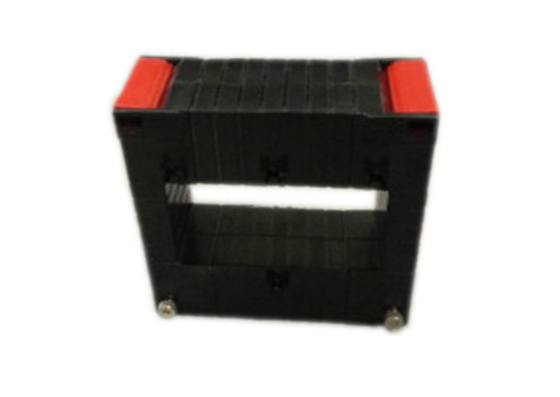

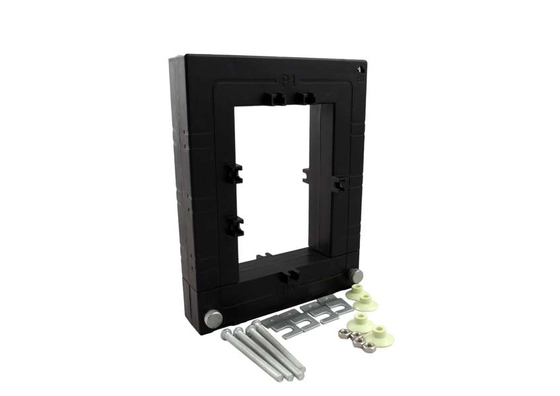

의SCTK731 시리즈스플릿 코어 전류 트랜스포머는 새로운 또는 기존 전력 배급 네트워크에서 전류 측정 및 모니터링을 위해 설계되었습니다.이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 빠르게 설치할 수 있는 스플릿 코어 자물쇠 구조를 사용합니다.넓은 창의 설계는 큰 지름의 케이블 또는 버스 바를 수용합니다.외부 샘플링 저항이 필요없이 안전한 저전압 출력을 제공하는다양한 기존 설치 조건에 적응하기 위해 여러 가지 크기가 제공됩니다. 전력 라인 및 장비의 전류 측정, 모니터링 및 보호에 널리 사용됩니다.모터용 전류와 전력 측정, 조명, 공기 압축기, HVAC 및 자동화 제어 시스템뿐만 아니라 에너지 모니터링 및 릴레이 보호 장치.
| 빈도 | 50~400Hz |
| 가등식 입력 | 5A-5000A |
| 측정 범위 | 5%~30% |
| 가등식 출력 | 0-5A |
| 비율 | ≤ ± 0.5% |
| 단계 각도 | ≤ ±30분 |
| 다이렉트릭 강도 | 2.5KV/1mA/1분 |
| 단열 저항 | DC500V/100MΩmin |
| 케이스 | PC /UL94-V0 |
| 바빈 | PC |
| 원자 | 실리콘 스틸 |
| 내부 구조 | 에포시 |
| 건축물 | 맙소사 |
| 작동 온도 | -25°C+75°C |
| 작동 습도 | ≤85% |
| 출력 연결 | 터미널 |
| P/N | 가등식 입력 (A) | 출력 (A) | 정확성 | 크기 (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | 난 | |||||

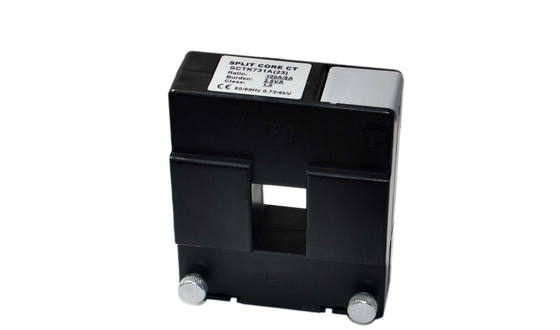

| SCTK731A ((23) | 100-400A | 1A/5A | 0.5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B ((58) | 250~1000A | 1A/5A | 0.5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C ((88) | 250~1000A | 1A/5A | 0.5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D ((812) | 500~1500A | 1A/5A | 0.5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E ((814) | 600-5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F ((816) | 800-5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G ((36) | 100-3000A | 1A/5A | 0.5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H ((513) | 100-4000A | 1A/5A | 0.5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
질문: 자속 잠금 구조의 장점은 무엇입니까?
A: 자동 잠금 구조는 설치 후 변압기가 케이블 또는 버스 바에 안전하게 잠겨있는 것을 보장합니다. 진동 또는 외부 힘으로 인해 느슨하거나 이동하지 않습니다.안전하고 신뢰할 수 있는 설치를 보장조작은 간단하고 설치 또는 제거에 특별한 도구가 필요하지 않습니다.
질문: 내장된 정밀 저항의 기능은 무엇입니까?
A: 2차 윙에는 정밀 평행 저항이 내장되어 있습니다. 전류 신호를 직접 안전한 저전압 출력으로 변환하여 외부 샘플링 저항의 필요성을 제거합니다.이것은 설치를 단순화합니다., 안전성을 향상시키고 부품 비용과 설치 공간을 절약합니다.
Q: 5-5000A 측정 범위는 어떤 응용 프로그램을 충족시킬 수 있습니까?
A: 폭 넓은 5-5000A 측정 범위는 모터에 대한 전류 모니터링을 포함하여 큰 산업 전력 분배 시스템에 작은 중류 장비에서 다양한 응용 프로그램을 포함합니다.조명, 공기 압축기, HVAC, 주요 유통 라인.
