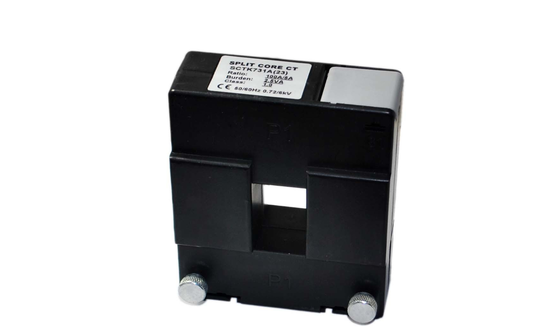

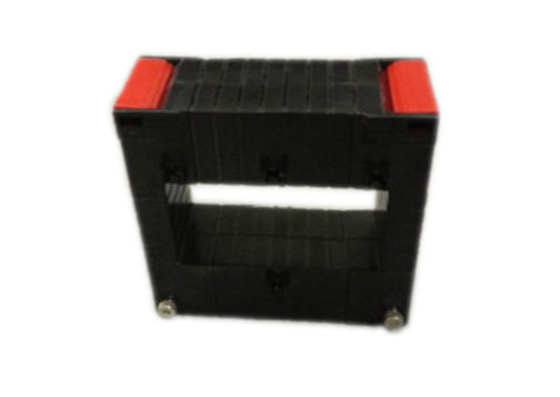

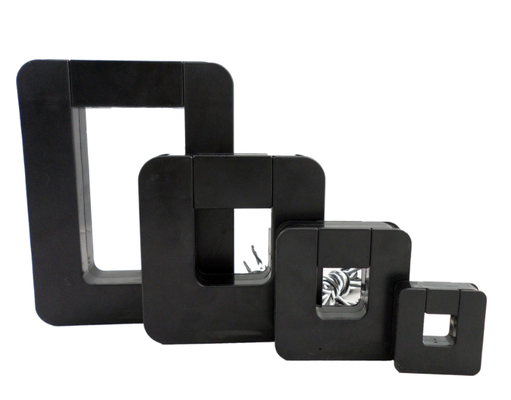

SCTK732A 시리즈 분할 코어 전류 변압기는 새롭거나 기존의 배전망에서 전류 측정 및 모니터링을 위해 설계되었습니다. 이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 신속하게 설치할 수 있는 분할 코어 구조를 사용합니다. 넓은 창 설계는 대구경 케이블 또는 버스바를 수용합니다. 2차 권선에는 정밀 병렬 저항기가 내장되어 있어 외부 샘플링 저항기 없이 안전한 저전압 출력을 제공합니다. 다양한 기존 설치 조건에 적응할 수 있는 여러 크기로 제공되는 컴팩트한 크기와 쉬운 설치. 높은 정확도와 높은 신뢰성을 제공합니다. 전류 측정, 모니터링 및 보호, 전력선 및 장비, 전류, 전력 및 에너지 모니터링 장치에 널리 사용됩니다.특징:정격 입력: 0.5-5000A
정격 출력: 0.333V(AC) 또는 0-5A
전기 장비 전류 보호
0.5-5000A
| 측정 범위 | 5%In-130%In |
| 정격 출력 | 0.333V(AC) 또는 0-5A |
| 비율 | ± 0.2% 이하 |
| 위상 각도 | ±10분 이하 |
| 내전압 | 5.0KV/1mA/1분 |
| 절연 저항 | DC500V/100MΩ 최소 |
| 기계적 파라미터 | 케이스 |
PC+ABS /UL94-V0
| 보빈 | PC+ABS |
| 코어 | 실리콘 |
| 내부 구조 | 에폭시 |
| 작동 온도 | −25℃~+75℃ |
| 작동 습도 | 85% 이하 |
| 출력 연결 | 단자 |
| 유형 선택 | 참고: 제품 사양은 맞춤 설정 가능 |
FAQ
Q: 내장 정밀 저항기의 기능은 무엇입니까?
A:
2차 권선에는 정밀 병렬 저항기가 내장되어 있습니다. 전류 신호를 직접 안전한 저전압 출력으로 변환하여 외부 샘플링 저항기가 필요 없습니다. 이를 통해 설치가 단순화되고 안전성이 향상되며 부품 비용과 설치 공간을 절약할 수 있습니다.
A:
0.5-5000A의 초광대역 측정 범위는 미세한 소전류 모니터링부터 대규모 산업용 전력 분배 시스템까지 다양한 응용 분야를 포괄하며, 에너지 계량, 모터 보호, 주 배전선 모니터링 및 기타 여러 시나리오에 적합합니다.
A:
당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
