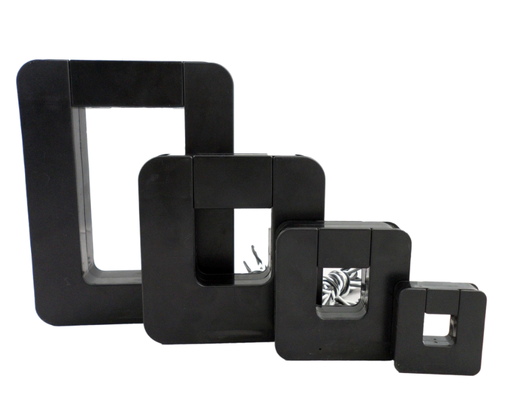

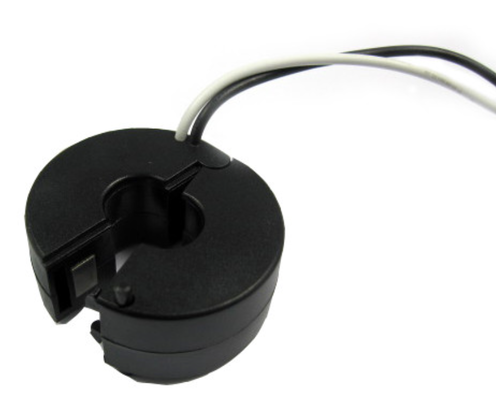

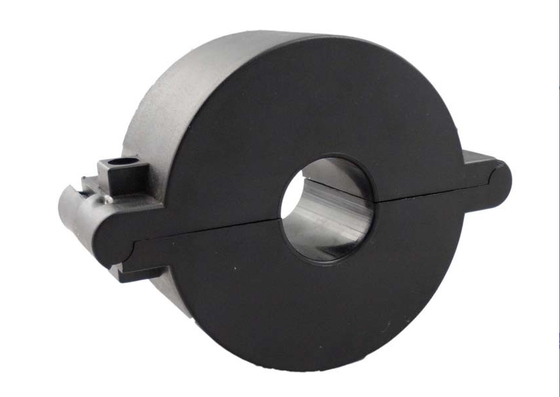

의SCTK751시리즈의 스플릿 코어 전류 변압기현재 측정 응용 프로그램에서 빠르고 쉽게 설치하도록 설계되었습니다.5A ~ 5000A, 출력은0.333V또는0~500mA, 정확성±1.0%이 제품은스플릿 코어 구조자기장 인덕션을 통해 비접촉 전류 측정을 달성합니다. 테스트 중인 케이블을 분리하지 않고 설치 할 수 있으므로 설치가 더 안전하고 편리합니다.그것은 현재 측정에 널리 사용됩니다, 전력 라인 및 장비의 모니터링 및 보호, 모터, 조명, 공기 압축기, HVAC 및 자동화 제어 시스템의 전류 및 전력 측정,에너지 모니터링 및 릴레이 보호 장치.
| 빈도 | 50~60Hz |
| 가등식 입력 | 5A-5000A |
| 측정 범위 | 10%~130% |
| 가등식 출력 | 0.333V (AC) 또는 0-500mA |
| 비율 | ± 1.0% |
| 단계 각도 | ≤ ±90분 |
| 다이렉트릭 강도 | 2.5KV/1mA/1분 |
| 단열 저항 | DC500V/100MΩmin |
| 케이스 | PC /UL94-V0 |
| 바빈 | PBT |
| 원자 | 영구연금 |
| 내부 구조 | 에포시 |
| 건축물 | 타이 |
| 작동 온도 | -25°C+75°C |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 22AWG 와이어 (Twinsted 와이어) 2.0m |
| P/N | 가등식 입력 (A) | 출력 (mA/V) | 정확성 | 크기 (mm/inch) | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| SCTK751A | 5-200A (5,10,30,50,75,100,125,150200) | 0~13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 150.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751B | 10-400A (10,50,75,150,200,250,300400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 210.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751C | 50-630A (50,100,125,200,250,400,600630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) |
| SCTK751D | 100-2000A (100,250,400,630800A,10002000년) | 0~200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) |
| SCTK751E | 200-3000A (200,250,400,630,1500,25003000) | 0~300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 240.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) |
| SCTK751F | 400-5000A (400,800,1000,1500,2000,30005000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
Q: ±1.0% 정확도는 어떤 응용 프로그램을 충족 할 수 있습니까?
A:±1.0%정확도는 전통적인 산업용 전력 모니터링, 장비 보호, 에너지 관리 및 자동화 제어와 같은 대부분의 애플리케이션에 적합합니다.측정 정확성을 보장하면서 높은 비용 효율성을 제공합니다..
Q: 50-60Hz 주파수 범위는 어떤 용도로 적합합니까?
A:50~60Hz주파수 범위는 주요 글로벌 전력 네트워크 표준 (50Hz 유럽, 60Hz 미국) 을 포함하며 다양한 AC 전력 시스템에서 전류 측정 및 모니터링에 적합합니다.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A: 당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주.
