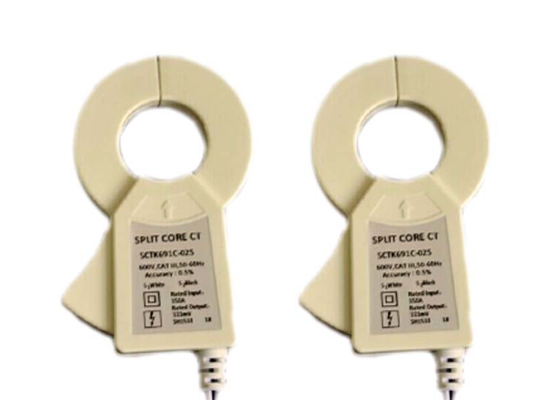

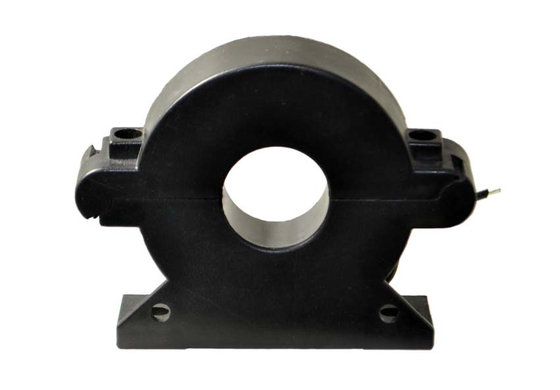

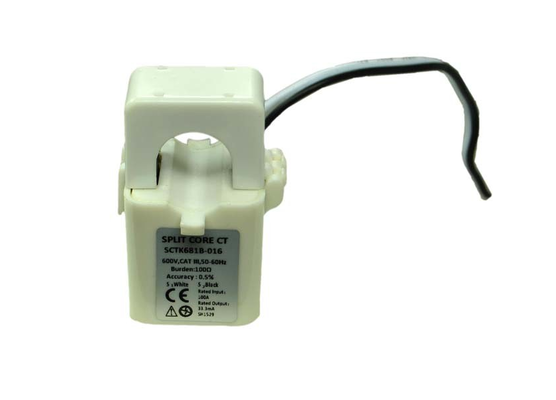

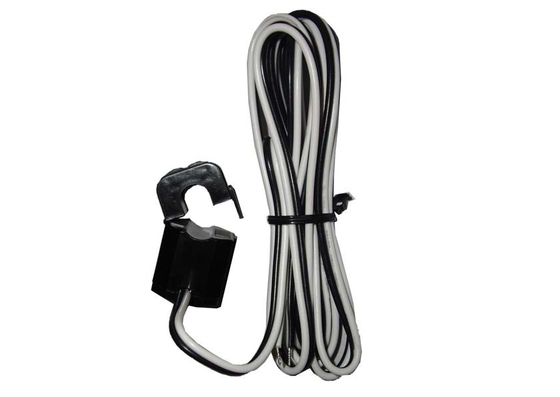

SCTK691C 시리즈 분할 코어 전류 변압기는 전력 분배 시스템, 전력 모니터링 및 릴레이 보호 애플리케이션을 위해 설계되었습니다. 정격 입력은 0-1000A이며, 출력은 0.333VAC 또는 0-5A입니다. 이 제품은 기존 케이블을 분리하거나 제거하지 않고도 신속하게 설치할 수 있는 스냅핏 분할 코어 구조를 사용하여 설치 비용과 시간을 크게 줄입니다. 완전히 밀봉된 에폭시 포팅 공정은 우수한 절연 성능과 간섭 방지 기능을 보장합니다. 완전히 밀폐된 구조는 우수한 기계적 강도와 환경 적응성을 제공합니다. 정확도 등급은 Class 0.2부터 Class 1.0까지 다양하며, 정밀 계량부터 일반 보호까지 다양한 요구 사항을 충족합니다. 릴레이 보호 장치, 모터 전류 모니터링, 조명 시스템, HVAC 및 도난 방지 전력 계량기에 널리 사용됩니다.특징:
| 50-2.5KHz | 정격 입력 |
| 0.5A-630A | 측정 범위 |
| 10%In-130%In | 정격 출력 |
| 0.333V(AC) 또는 0-5A | 비율 |
| ≤ ±0.2% | 위상 각도 |
| ≤ ±10분 | 내전압 |
| 5.0KV/1mA/1분 | 절연 저항 |
| DC500V/100MΩmin | 기계적 매개변수 |
| PC/UL94-V0 | 보빈 |
| PBT | 내부 구조 |
| 에폭시 | 작동 온도 |
| −25℃~+75℃ | 작동 습도 |
| ≤85% | 출력 연결 |
| 터미널 또는 UL1015 22AWG 와이어 1.5m | 유형 선택 |
| 정격 입력 (A) | 출력 (mA/V) | 정확도 | 치수(mm) | A | ||||
|---|---|---|---|---|---|---|---|---|
| B | C | D | E | SCTK691C-010 | ||||
| 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 135.0 | 25.0 | 52.0 | 15.0 | 37.0 | SCTK691C-016 |
| 1-250A | 0.333V/0-100mA | 0.2,0.5,1.0 | 135.0 | SCTK691C-050 | 15.0 | 25.0 | 43.0 | SCTK691C-025 |
| 5-400A | 0.333V/0-200mA | 0.2,0.5,1.0 | 135.0 | 20.0 | 15.0 | 25.0 | 52.0 | SCTK691C-036 |
| 5-630A | 0.333V/0-200mA/1A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 35.0 | 100.0 | SCTK691C-050 |
| 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 35.0 | 100.0 | 참고: 제품 사양은 맞춤 설정 가능 |
FAQ
A: 0.333VAC 출력은 저전압 신호로, 전자식 전력 계량기, PLC 및 측정 장비에 적합합니다. 0-5A 출력은 전통적인 전류 신호로, 기계식 계량기, 릴레이 및 보호 장치에 적합합니다. 측정 장비의 입력 인터페이스에 따라 선택하십시오.
Q: 어떤 정확도 등급을 사용할 수 있나요? 어떻게 선택해야 하나요?
A: Class 0.2, Class 0.5, Class 1.0의 세 가지 정확도 등급을 사용할 수 있습니다. Class 0.2는 정밀 에너지 계량에 적합합니다. Class 0.5는 일반 산업 측정에 적합합니다. Class 1.0은 보호 애플리케이션 및 일반 표시 장치에 적합합니다. 애플리케이션의 정확도 요구 사항에 따라 선택하십시오.
Q: 샘플은 어떻게 신청하나요? 리드 타임은 어떻게 되나요?
A: 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 영업일 기준 3-5일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
