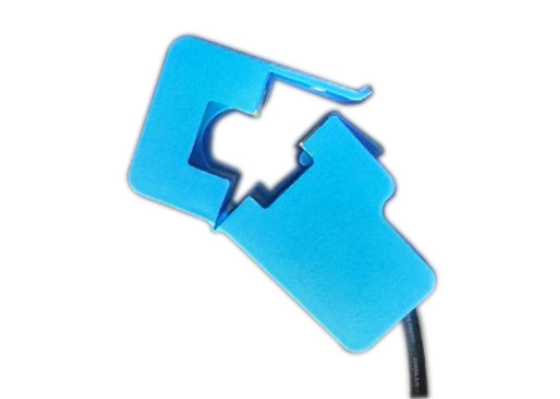

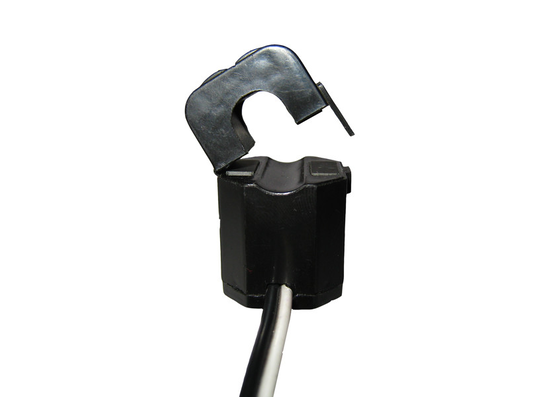

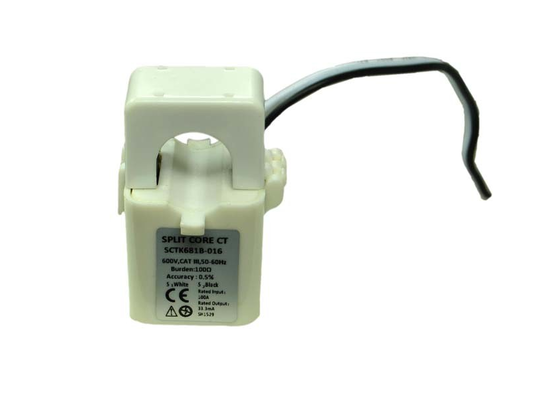

SCTK681B 시리즈 분할 코어 전류 변압기는 빠르고 쉬운 설치를 위해 설계되었습니다. 분할 코어 설계는 1차 와이어를 분리하고 분리할 필요 없이 자기장 유도를 통해 비접촉 전류 측정을 가능하게 하여 CT 설치를 위해 오프라인 상태로 전환합니다. 이 방법은 더 안전하고 쉬우며 휴대 가능한 전류 측정을 가능하게 합니다. CT의 2차 권선에 걸쳐 있는 내부 정밀 부하 저항기는 안전한 저전압 출력을 제공하고 2차 측의 안전한 개방을 가능하게 합니다.특징:테스트 범위: 5 ~ 630A AC 입력
출력: 0 ~ 500mA, 0 ~ 0.333V
전기 모터, 조명, 에어 컴프레서, 난방 및 환기 시스템, 에어컨 장비 및 자동화의 전류 및 전력 측정
PA /UL94-V0
| 보빈 | PBT |
| 코어 | 퍼멀로이 |
| 내부 구조 | 에폭시 |
| 구조 | 타이 |
| 작동 온도 | －25℃～＋75℃ |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 20AWG 와이어(꼬임선) 2.5m |
| 전기적 매개변수 | 주파수 |
50Hz-2KHz
| 정격 입력 | 5A-630A |
| 출력 (mA/V) | 10%In-130%In |
| 정격 출력 | 0.333V(AC) 또는 0-500mA |
| 비율 | ≤± 1.0% |
| 위상 각도 | ≤ ±60분 |
| 내전압 강도 | 2.5KV/1mA/1분 |
| 절연 저항 | DC500V/100MΩ분 |
| 형식 선택 | P/N |
정격 입력
| (A) | 출력 (mA/V) 정확도 |
치수(mm) | Ø0 | A | |||
|---|---|---|---|---|---|---|---|
| B | C | SCTK681B-010 | 5-75A | ||||
| (5,10,20,50,75) |
0-50mA 0.333V |
0.5,1.0,3.0 35 |
84 | 30 | 26.5 | SCTK681B-016 | 5-150A |
| (5,10,50,100,150) |
0-100mA 0.333V |
0.5,1.0,3.0 35 |
84 | 36 | 30.5 | SCTK681B-024 | 10-250A |
| (10,50,100,200,250) |
0-200mA 0.333V |
0.5,1.0,3.0 35 |
84 | 51.5 | 39.0 | SCTK681B-035 | 10-630A |
| (20,100,250,400,600) |
0-500mA 0.333V |
0.5,1.0,3.0 35 |
84 | 65 | 41.0 | 참고: | |
제품 사양은 맞춤 제작 가능합니다.
FAQQ: 0.333V 및 0-500mA 출력 중에서 어떻게 선택해야 합니까?
A: 0.333V 출력은 저전압 신호로, 전자식 전력량계, PLC 및 전압 입력 측정 장비에 적합합니다. 0-500mA 출력은 전류 신호로, 전류 신호를 요구하는 제어 시스템 및 기존 측정 장비에 적합합니다. 측정 장비의 입력 인터페이스에 따라 선택하십시오.
Q: 내장 정밀 저항기의 기능은 무엇입니까?
A: 2차 권선에는 내장 정밀 병렬 저항기가 있습니다. 전류 신호를 직접 안전한 저전압 출력(0.333V) 또는 표준 전류 신호(0-500mA)로 변환하여 외부 샘플링 저항기가 필요 없습니다. 또한 2차 측에서 안전한 개방 회로 작동을 허용하여 작동 안전성을 향상시킵니다.
Q: 이 제품의 정확도와 코어 손실은 어떻습니까?
A: 이 제품은 고정밀 개방형 코어 설계를 사용하며 코어 손실이 낮아 전체 측정 범위에서 고정밀 전류 측정을 보장하며 다양한 산업 및 전력 모니터링 응용 프로그램 요구 사항을 충족합니다.
Q: 샘플은 어떻게 신청하며 리드 타임은 어떻게 됩니까?
A: 당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
