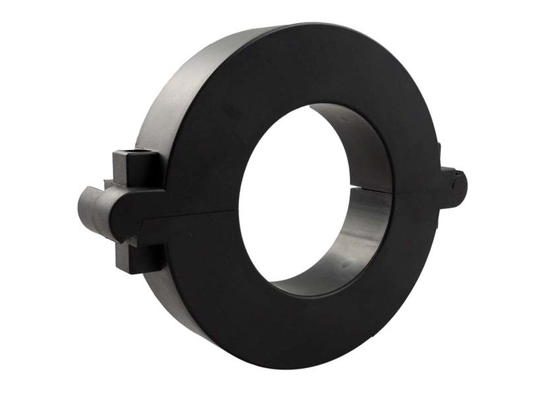

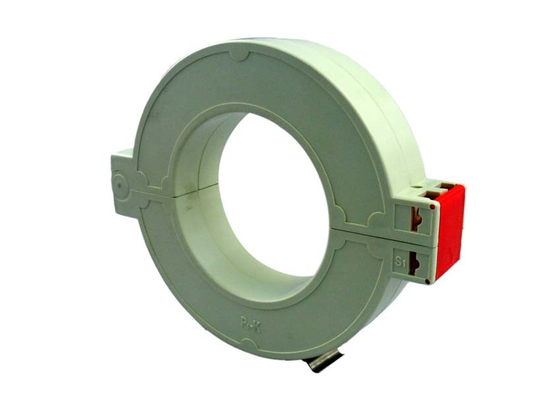

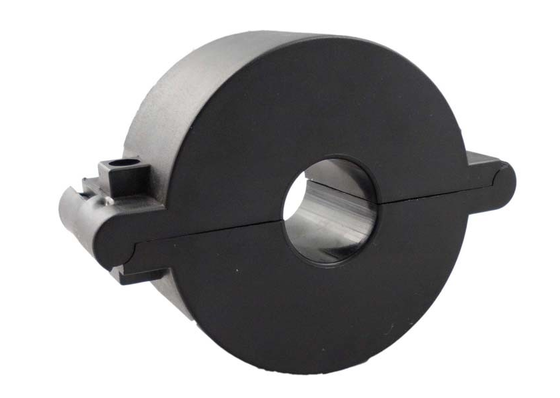

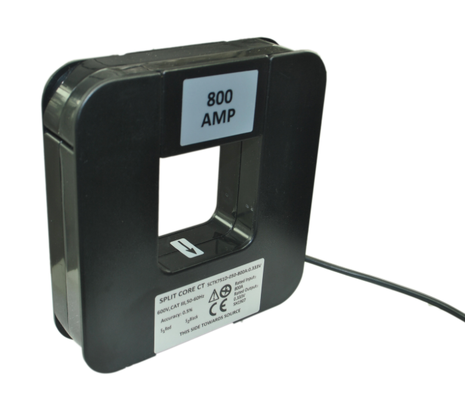

SCTK751 시리즈 분할 코어 전류 변압기는 인터로킹 커넥터와 힌지 구조를 특징으로 하며, 전류 측정 및 전기 장비를 위해 특별히 설계되어 높은 정밀도, 안전한 휴대성 및 쉬운 설치를 보장합니다. 이 제품은 견고하고 신뢰할 수 있는 구조를 특징으로 하며, 대형 케이블을 클램핑할 수 있는 넓은 내부 창을 통해 비접촉 측정을 지원합니다. 전류 측정, 모터 모니터링 및 에어컨 장비에 적합합니다. 전력 모니터링 및 산업 자동화 분야의 분할 코어 전류 변압기 응용 분야에 이상적인 선택입니다.특징
| 50-60Hz | 정격 입력 |
| 5A-5000A | 측정 범위 |
| 10%In-130%In | 정격 출력 |
| 0.333V(AC) 또는 0-500mA | 비율 |
| ± 1.0% | 위상 각도 |
| ≤ ±90분 | 내전압 |
| 2.5KV/1mA/1분 | 절연 저항 |
| DC500V/100MΩmin | 기계적 파라미터 |
| PC /UL94-V0 | 보빈 |
| PBT | 코어 |
| 퍼멀로이 | 내부 구조 |
| 에폭시 | 구조 |
| 타이 | 작동 온도 |
| −25℃~＋75℃ | 작동 습도 |
| ≤85% | 출력 연결 |
| UL1015 22AWG 와이어(꼬임선) 2.0m | 타입 선택 |
| 정격 입력 (A) | 출력 (mA/V) | 정밀도 | 치수(mm/인치) | A | |||||
| B | C | D | E | SCTK751A | |||||
| 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 146.0 (5.75) | SCTK751E | 15.0 (0.59) | 19.1 (0.75) | SCTK751C | SCTK751C | |
| 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1.0 | 146.0 (5.75) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | SCTK751C | SCTK751C | |
| 50-630A (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1.0 | 146.0 (5.75) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | SCTK751D | SCTK751D | |
| 100-2000A (100,250,400,630,800A,1000,2000) | 0-200mA 0.333V | 1.0 | 146.0 (5.75) | 127.0 (5.00) | 사용 지침 | 50.8 (2.00) | SCTK751E | SCTK751E | |
| 200-3000A (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1.0 | 146.0 (5.75) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | SCTK751F | |
| 400-5000A (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | 사용 지침 | |
FAQ
A: 우리는 고객이 더 많은 프로젝트를 수주할 수 있도록 고품질 제품과 빠른 배송을 고수합니다. 동시에 우리는 모든 고객을 친구로 대하고 진심으로 비즈니스를 수행하여 장기적인 우정을 쌓습니다.
Q: 품질을 어떻게 관리합니까?
A: 입고 품질 검사(IQC)와 출하 전 100% 품질 테스트를 통해 모든 제품이 사양을 충족하도록 보장합니다.
Q: 샘플 신청은 어떻게 하나요? 리드 타임은 어떻게 되나요?
A: 당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 샘플은
무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주이며, 맞춤형 제품은 별도로 확인됩니다.
