제품 상세 정보:
결제 및 배송 조건:
|
| 입력: | 0A-3000A | 산출: | 0-10V (AC) 또는 0-5A |
|---|---|---|---|
| 빈도: | 50-400KHz | 회전: | 1000:1, 2000:1, 2500:1, 4000:1 |
| 종류: | 0.1, 0.2, 0.5 | Customizable: | 그렇습니다 |
| 하이 라이트: | 쪼개지는 핵심 ct,쪼개지는 핵심 유형 현재 변압기 |
||

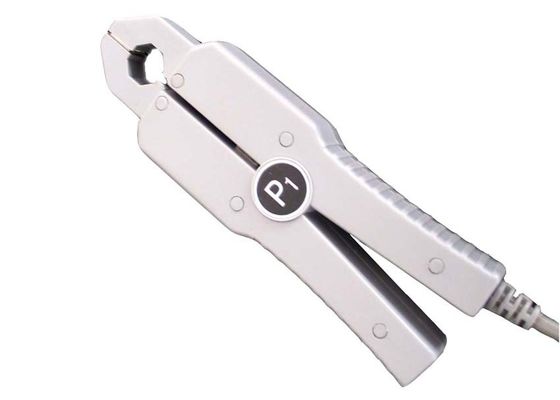

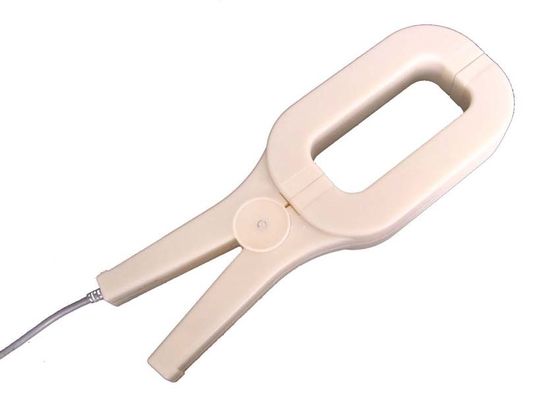

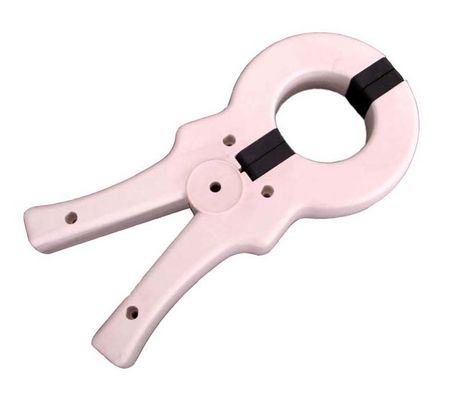

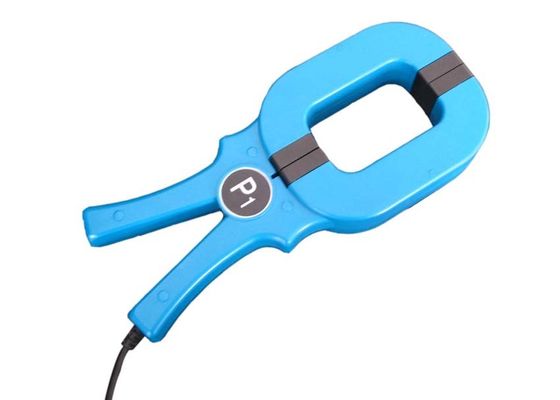

SCTK691 / 2 시리즈 클램프 스플릿 코어 전류 트랜스포머, 전류 범위 100mA ~ 3000A 단상 전류 테스트
SCTK691 / 2 시리즈 레트로 핏 (split-core) 전류 트랜스포머는 새롭거나 기존의 네트 작업에 쉽게 설치할 수 있도록 특별히 설계되었습니다. 케이블이나 버스 바 회로를 열지 않고 설치할 수 있습니다. 그것은 시간과 설치 비용을 절약 할 수 있습니다.
풍모:
응용 분야 :
전기적 파라미터
| 회수 | 50-400KHz |
| 정격 입력 | 5-3000A |
| 측정 범위 | 5 %에서 130 %까지 |
| 정격 출력 | 0-10V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.1 % |
| 위상 각 | ≤ ± 10 분 |
| 절연 내력 | 3.0KV / 1mA / 1 분 |
| 절연 저항 | DC500V / 100MΩmin |
기계적 매개 변수
| 케이스 | ABS / UL94-V0 |
| 실패 | PBT |
| 핵심 | 실리콘 스틸 / 퍼멀로이 |
| 내부 구조 | 나사 |
| 구성 | 나사 |
| 작동 온도 | -25 ℃ ~ + 75 ℃ |
| 작동 습도 | ≤85 % |
| 출력 연결 | 1015 / 22AWG 와이어 (트위스트 와이어) 2.5m |
유형 선택
| P / N | 정격 입력 (에이) | 정확성 | 크기 (mm) (ID-LWH) |
| SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
Notes : 제품 사양은 사용자 정의 할 수 있습니다.
