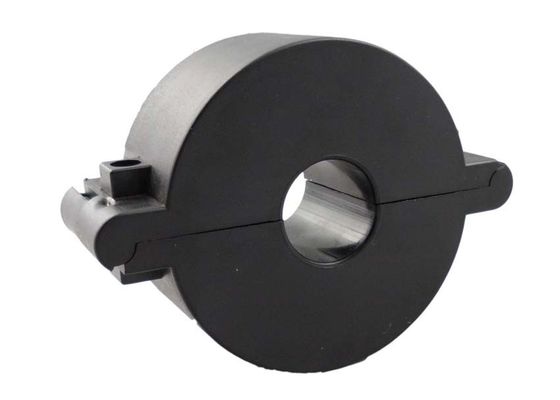

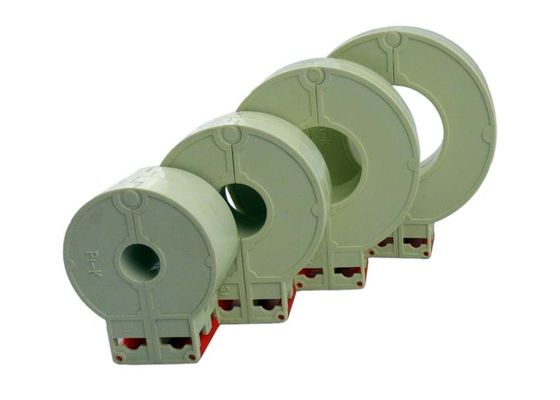

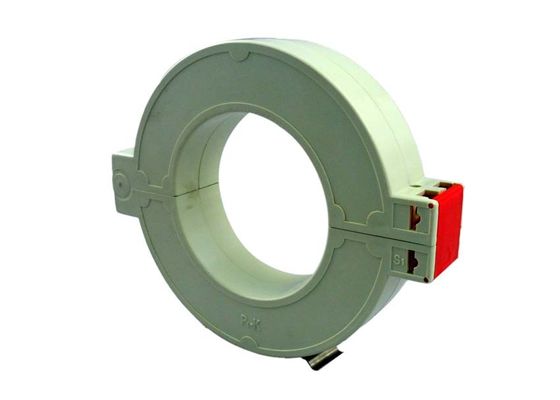

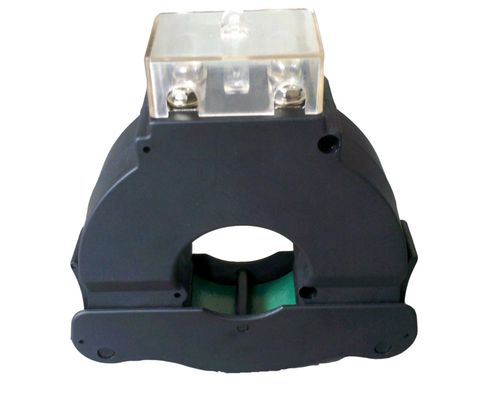

에폭시를 가진 0.5-630A 쪼개지는 핵심 현재 변압기의 유형은 SCTK660A 현재 감지기의 수용을 캡슐에 넣었습니다
신청
전기 배선을 위한 현재 측정, 감시 및 보호 및 Equipment.Current 및 전기 mo 바위산을 위한 힘 측정, 점화, 공기 압축기, 난방 및 환기 시스템, 공기 상황 장비 및 자동화 통제 시스템. 현재, 힘 및 energymonitoring 장치.
특징
자동 폐쇄, 휴대용 넓은 안 창의 구조 설치하게, 안전하고, 쉬운 모든 기존하는 임명을 수용하는 것을 큰 케이블의 죄기 또는 - 크기의 공통로 광범위 허용.
Sctk660a 시리즈 개조 (균열 핵심) currenttransformer는 특별히 새로운 이미 기존하는 순일에 있는 그들의 임명을 촉진하기 위하여 디자인되었습니다. 그들은 openingany cableor 버스 barcircuit 없이 beinstalled 일지모른습니다. ct의 이차 감기의 맞은편에 Aninternal 정밀도 저항기는 낮은 안전한 전압 산출을 제공합니다. 그것은 시간과 임명 비용을 저장할 수 있습니다.
전기 모수
| 빈도 | 50-2.5KHz |
| 정격 입력 | 0.5A-630A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V (AC) 또는 0-5A |
| 비율 | ≤± 0.2% |
| 단계 각 | ≤ ±30min |
| 절연성 힘 | 5.0KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | ABS/UL94-V0 |
| 감개틀 | PBT |
| 핵심 | 퍼멀로이 |
| 내부 구조 | 에폭시 |
| 건축 | 동점 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | 맨끝 또는 UL1015 22AWG 철사 1.5m |
선택을 타자를 치십시오
| P/N |
정격 입력 (a) |
산출 (mA/V) | 정확도 | 차원 (mm) | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0.2, 0.5, 1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0.2, 0.5, 1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0.2, 0.5, 1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0.2, 0.5, 1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
