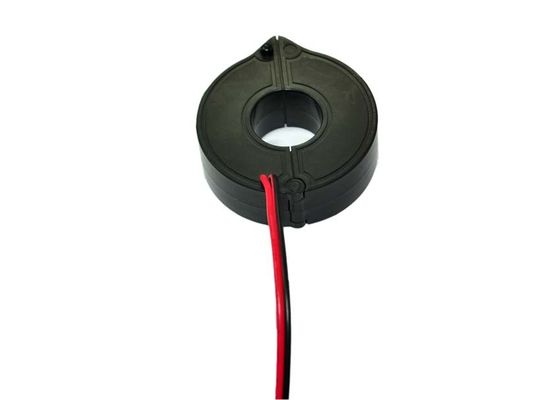

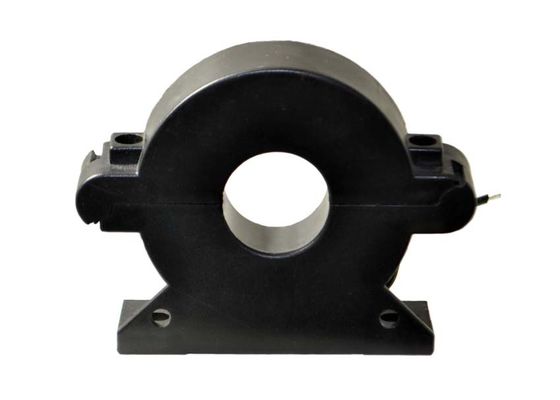

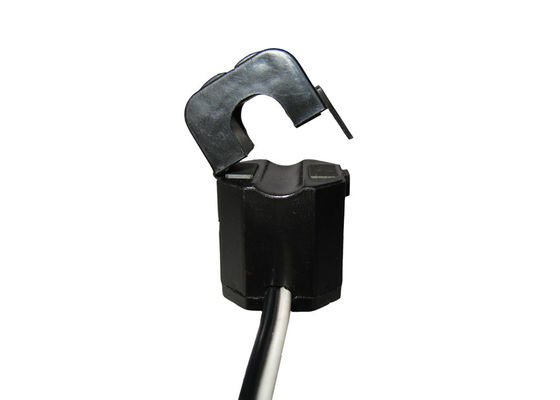

SCTK660C 시리즈 0.5-1000A 0-500mA 또는 0.333V 쪼개지는 핵심 현재 변압기, 현재 senser
SCTK660C 시리즈 개조 (균열 핵심) 현재 변압기는 특별히 새로운 이미 기존하는 순일에 있는 그들의 임명을 촉진하기 위하여 디자인되었습니다. 그들은 어떤 케이블 또는 공통로 회로도 열기 없이 설치될지도 모릅니다. CT의 이차 감기의 맞은편에 내부 정밀도 저항기는 낮은 안전한 전압 산출을 제공합니다. 그것은 시간과 임명 비용을 저장할 수 있습니다.
전기 배선 및 장비를 위한 현재 측정, 감시 및 보호. 전동기, 점화, 공기 압축기, 난방 및 환기 시스템, 공기를 위한 현재와 힘 측정 - 장비와 자동화 통제 시스템을 조절하십시오. 현재, 힘 및 에너지 감시 장치. 릴레이 보호 장치.
2. 특징
자동 폐쇄, 휴대용 넓은 안 창의 구조 설치하게, 안전하고, 쉬운 모든 기존하는 임명을 수용하는 것을 크기의 큰 케이블 또는 공통로 광범위의 죄기 허용.
전기 모수
| 비율 | ≤± 0.2% |
| 단계 각 | ≤ ±10min |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V (AC) 또는 0-5A |
| 빈도 | 50-2.5KHz |
| 정격 입력 | 0.5A-1000A |
| 절연성 힘 | 5.0KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | PC/UL94-V0 |
| 감개틀 | PBT |
| 건축 | 동점 |
| 내부 구조 | 에폭시 |
| 핵심 | 퍼멀로이 |
| 작동 습도 | ≤85% |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 산출 연결 | 맨끝 또는 UL1015 22AWG 철사 1.5m |
선택을 타자를 치십시오
| P/N | 정격 입력 (아) | 산출 (mA/V) | 정확도 | 차원 (mm) | |||
| A | B | C | D | ||||
| SCTK660C-010 | 0.5-100A | 0.333V/0-50mA | 0.2, 0.5, 1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V/0-100mA/1A | 0.2, 0.5, 1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0.2, 0.5, 1.0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V/0-200mA/1A/5A | 0.2, 0.5, 1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2, 0.5, 1.0 | 95.0 | 86.0 | 22.0 | 45.0 |
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
