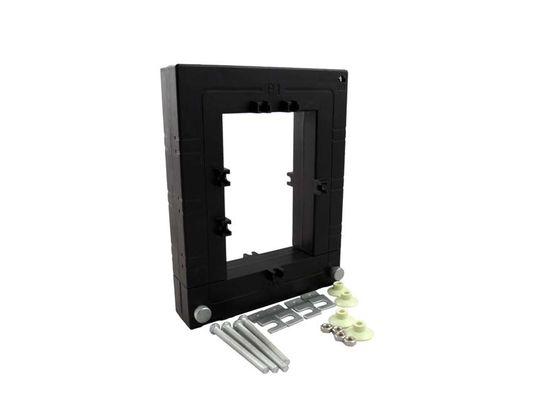

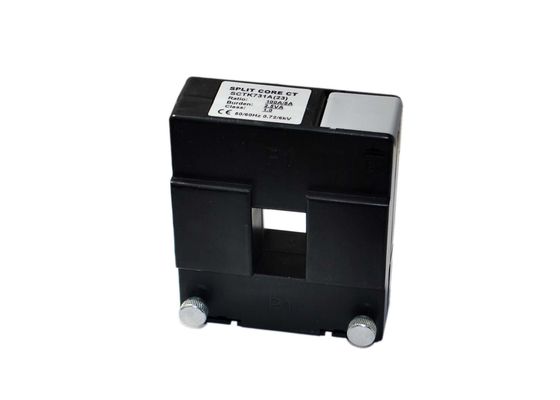

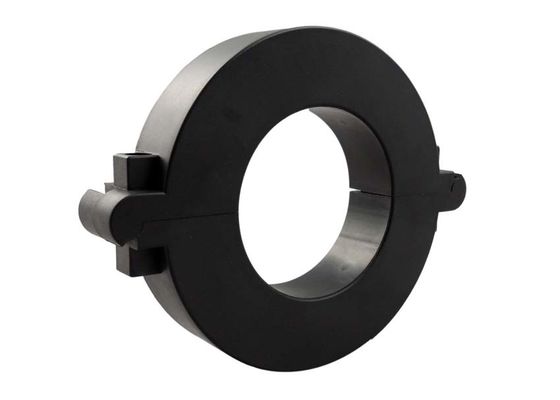

쪼개지는 핵심 현재 변압기 고정확도가 CT의 5-3000A 입력 SCTK662 시리즈 UL에 의하여 증명서를 줬습니다
균열 핵심 현재 변압기의 SCTK662 시리즈는 느껴진 1 차적인 현재에서 이차에 0V-10V와 0mA-500mA를 제안합니다. 미터의 안쪽에 이차 CT 사용 없이, 사용자는 고정확도 미터로 재는 신청을 위한 미터에 직접 SCTK662 시리즈를 연결합니다. 그것은 1 미터를 단지 1 차적인 CT만 바꾸어서 각종 현재 등급을 위해 채택되는 가능하게 합니다 그래서 조밀한 미터를 디자인하 비용을 개발하는 감소시킵니다. 더구나, 과전압 보호 회로는 안전한, 빨리와 비용 효과적인 임명을 제안하기 위하여 포함됩니다.
특징
전기 모수
| 빈도 | 50-400Hz |
| 정격 입력 | 5A-3000A |
| 측정 범위 | 5%In-130%In |
| 정격 출력 | 0-10V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.2% |
| 단계 각 | ≤ ±10min |
| 절연성 힘 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | PC /UL94-V0 |
| 감개틀 | PBT |
| 핵심 | 실리콘 강철 |
| 내부 구조 | 에폭시 |
| 건축 | 동점 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | UL1015 22AWG 철사 (twinsted 철사) 2.5m |
선택을 타자를 치십시오
| P/N |
정격 입력 (a) |
산출 (mA/V) | 정확도 | 차원 (mm) | ||||||
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0.2, 0.5, 1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0.2, 0.5, 1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0.2, 0.5, 1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0.2, 0.5, 1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0.2, 0.5, 1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
