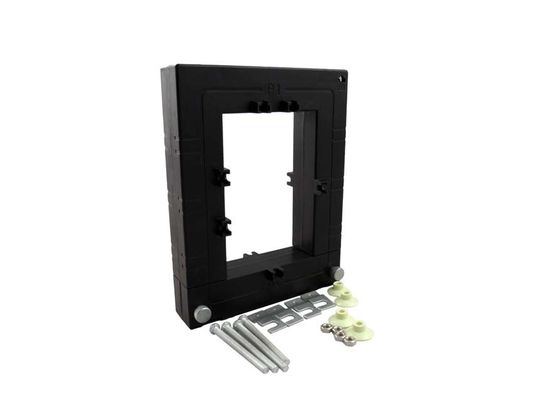

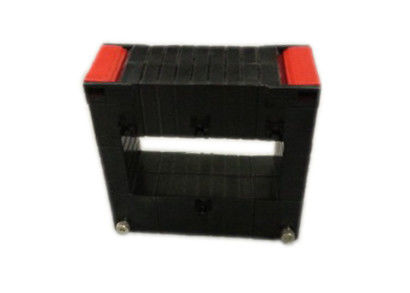

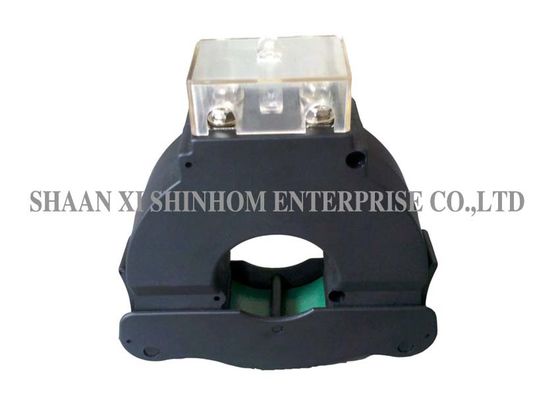

SCTK667A 시리즈 레트로 핏 (split-core) 전류 트랜스포머는 새롭거나 기존의 네트 작업에 쉽게 설치할 수 있도록 특별히 설계되었습니다. 케이블이나 버스 바 회로를 열지 않고 설치할 수 있습니다. CT의 2 차 권선을 통과하는 내부 정밀 저항은 낮은 안전 전압 출력을 제공한다. 그것은 시간과 설치 비용을 절약 할 수 있습니다. 주로 사용되는
풍모:
전기적 파라미터
| 회수 | 50-400Hz |
| 정격 입력 | 100A-1000A |
| 측정 범위 | 5 %에서 130 %까지 |
| 정격 출력 | 5A / 1A |
| 비율 | ≤ ± 0.5 % |
| 위상 각 | ≤ ± 30 분 |
| 절연 내력 | 2.5KV / 1mA / 1 분 |
| 절연 저항 | DC500V / 100MΩmi |
기계적 매개 변수
| 케이스 | PA / UL94-V0 |
| 실패 | 아빠 |
| 핵심 | 실리콘 스틸 |
| 내부 구조 | 에폭시 |
| 구성 | 넥타이 |
| 작동 온도 | -25 ℃ ~ + 75 ℃ |
| 작동 습도 | ≤85 % |
| 출력 연결 | 단말기 |
유형 선택
| 입출력 | 부담금 (VA) / 클래스 | 입출력 | 부담금 (VA) / 클래스 | ||||
| (에이) | 0.5 | 1.0 | 3.0 | (에이) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 명 | 800/1 | 5 | 10 | 15 명 |
| 1000/5 | 5 | 10 | 15 명 | 1000/1 | 5 | 10 | 15 명 |
Notes : 제품 사양은 사용자 정의 할 수 있습니다.
