| 현재 범위: | 5~3000A | 산출: | 1A/5A 또는 0-10V 또는 0-500mA |
|---|---|---|---|
| 설치: | 공통로 유형 | 정확도: | 0.1、 0.2、 0.5、 1.0 |
| 자석 회로 구조: | 결합된 유형 | 회수: | 50Hz에 400Hz |
| 격리 매체: | 에폭시 수지 | 맞춤 설정 가능: | 예 |
| 하이 라이트: | 쪼개지는 핵심 ct,쪼개지는 핵심 현재 감지기 |
||
SCTK667B 시리즈는 3000A 입력에 나사 쪼개지는 핵심 힘 5를 가진 낮은 안전한 전압 현재 변압기를 두배로 합니다

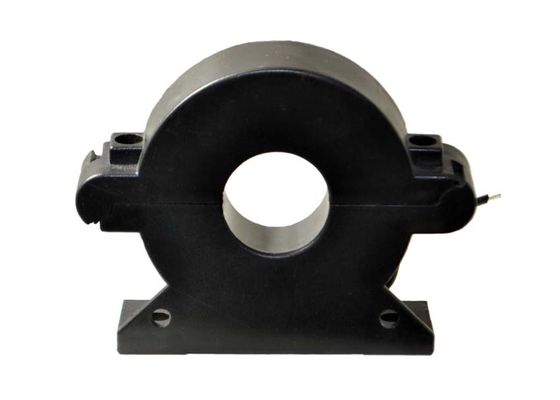

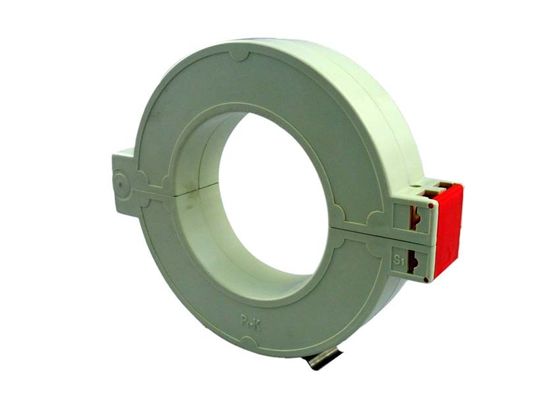

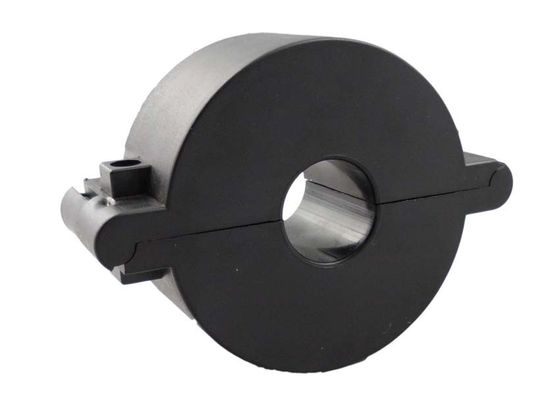

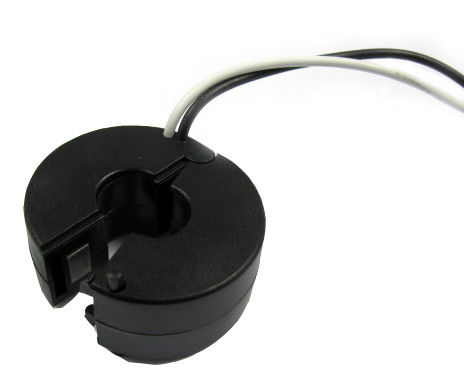

SCTK667B 시리즈 쪼개지는 핵심 CTs 두 배 나사 5A-3000A 쪼개지는 핵심 힘 낮은 안전한 전압 현재 변압기
제품 설명
1) 신청
SCTK667B 시리즈 개조 (균열 핵심) 현재 변압기는 특별히 이었습니다
새로운 이미 기존하는 순일에 있는 그들의 임명을 촉진하는 것을 디자인했습니다. 그들
어떤 케이블 또는 공통로 회로도 열기 없이 설치되 일지모른습니다. 내부
CT의 이차 감기의 맞은편에 정밀도 저항기는 낮은 안전을 제공합니다
전압 산출. 그것은 시간과 임명 비용을 저장할 수 있습니다.
전기 배선을 위한 현재 측정, 감시 및 보호
장비. 전동기를 위한 현재와 힘 측정, 점화, 공기
압축기, 난방 및 환기 시스템, 공기 - 장비를 조절하십시오
자동화 통제 시스템. 현재, 힘 및 에너지 감시 장치. 릴레이
보호 장치.
2) 특징
두 배 나사 잠금, 설치하게 쉬운 안전, 휴대용
넓은 안 창, 큰 케이블 또는 공통로의 죄기 허용
모든 기존하는 임명을 수용하는 크기의 광범위
전기 모수
| 빈도 | 50-400Hz |
| 정격 입력 | 5A-3000A |
| 측정 범위 | 5%In-130%In |
| 정격 출력 | 0-10V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.1% |
| 단계 각 | ≤ ±5min |
| 절연성 힘 | 3.0KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | 아BS /UL94-V0 |
| 감개틀 | PBT |
| 핵심 | 실리콘 강철 |
| 내부 구조 | 에폭시 |
| 건축 | 동점 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | 맨끝 |
선택을 타자를 치십시오
| P/N | 정격 입력 (a) | 산출 (A/V/mA) | 정확도 | 차원 (mm) | |||||
| Ø0 | A | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0.1, 0.2 0.5, 1.0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0.1, 0.2 0.5, 1.0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0.1, 0.2 0.5, 1.0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0.1, 0.2 0.5, 1.0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0.1, 0.2 0.5, 1.0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0.1, 0.2 0.5, 1.0 | 102 | 198 | 168 | 33 | 32 | |
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
