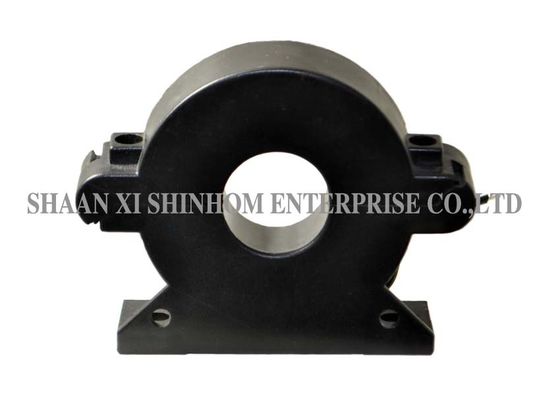

SCTK673 시리즈 레트로 핏 (split-core) 전류 트랜스포머는 새롭거나 기존의 네트 작업에 쉽게 설치할 수 있도록 특별히 설계되었습니다. 케이블이나 버스 바 회로를 열지 않고 설치할 수 있습니다. CT의 2 차 권선을 통과하는 내부 정밀 저항은 낮은 안전 전압 출력을 제공한다. 그것은 시간과 설치 비용을 절약 할 수 있습니다.
풍모:
응용 분야 :
전기적 파라미터
| 회수 | 50-400Hz |
| 정격 입력 | 5A ~ 1000A |
| 측정 범위 | 5 %에서 130 %까지 |
| 정격 출력 | 0-10V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.2 % |
| 위상 각 | ≤ ± 10 분 |
| 절연 내력 | 2.5KV / 1mA / 1 분 |
| 절연 저항 | DC500V / 100MΩmin |
기계적 매개 변수
| 케이스 | PC / UL94-V0 |
| 실패 | PBT |
| 핵심 | 실리콘 스틸 |
| 내부 구조 | 에폭시 |
| 구성 | 넥타이 |
| 작동 습도 | ≤85 % |
| 작동 온도 | -25 ℃ ~ + 75 ℃ |
| 출력 연결 | UL101522AWG 와이어 (twinstedwire) 2.5m |
유형 선택
P / N | 정격 입력 (에이) | 출력 (mA / V) | 정확성 | 크기 (mm) | |||||||||
| 영형 | 에이 | 비 | 기음 | 디 | 이자형 | 에프 | 지 | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 명 | 100 | 100 | 42 | 60 | 87 | 72 | 22 개월 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Notes : 제품 사양은 사용자 정의 할 수 있습니다.
