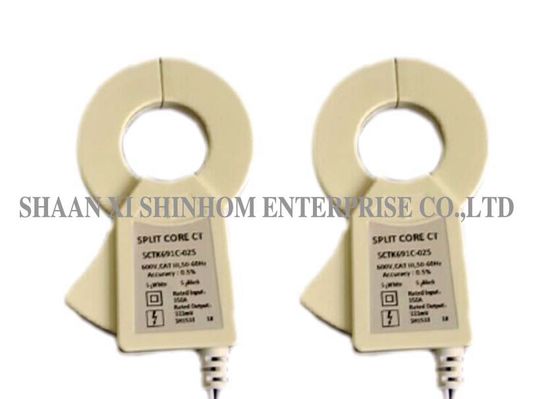

SCTK691C 시리즈는 클램프 온 전류 트랜스포머입니다. CT는 제어 센터 또는 부하 센터와 같은 기존 패널에 장착되어 전력을 측정 또는 모니터링 할 수 있습니다.이 CT는 설치가 쉽도록 기존 케이블을 제거하지 않고 장착 할 수 있습니다
풍모:
응용 분야 :
전기적 파라미터
| 회수 | 50-2.5KHz |
| 정격 입력 | 0.5A ~ 630A |
| 측정 범위 | 10 %에서 130 %까지 |
| 정격 출력 | 0.333V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.2 % |
| 위상 각 | ≤ ± 10 분 |
| 절연 내력 | 5.0KV / 1mA / 1 분 |
| 절연 저항 | DC500V / 100MΩmin |
기계적 매개 변수
| 케이스 | PC / UL94-V0 |
| 실패 | PBT |
| 내부 구조 | 에폭시 |
| 작동 온도 | -25 ℃ ~ + 75 ℃ |
| 작동 습도 | ≤85 % |
| 출력 연결 | 터미널 또는 UL1015 22AWG 와이어 1.5m |
유형 선택
| P / N | 정격 입력 (에이) | 출력 (mA / V) | 정확성 | 크기 (mm) | |||||
| 에이 | 비 | 기음 | 디 | 이자형 | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
Notes : 제품 사양은 사용자 정의 할 수 있습니다.
