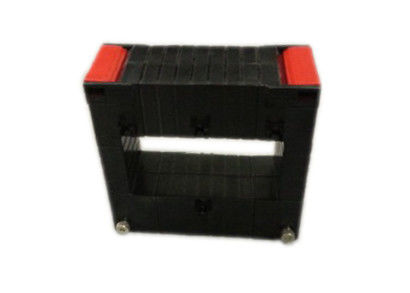

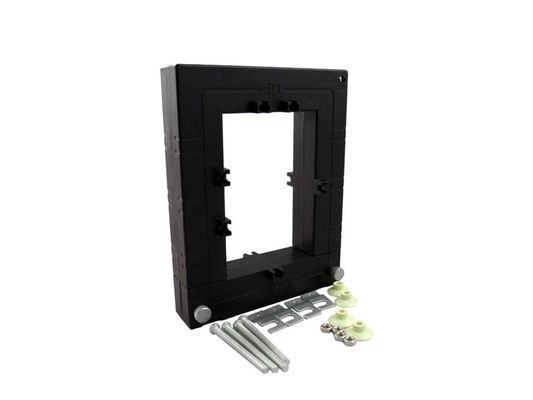

SCTK731 시리즈 5000A 입력에 5를 가진 전기 고주파 쪼개지는 핵심 강철 현재 변압기
신청
SCTK731 시리즈 개조 (균열 핵심) 현재 변압기는 새로운 이미 기존하는 순일에 있는 그들의 임명을 촉진하기 위하여 speciallydesigned. 그들은 어떤 케이블 또는 공통로 회로도 열기 없이 설치될지도 모릅니다. CT의 이차 감기의 맞은편에 내부 정밀도 저항기는 낮은 안전을 제공합니다
전압 산출. 그것은 시간과 임명 비용을 저장할 수 있습니다.
전기 배선 및 장비를 위한 현재 측정, 감시 및 보호. 전동기를 위한 현재와 힘 측정, 점화, 공기 압축기, 난방 및 환기 시스템, 공기 상황 장비 및 자동화 통제 시스템. 현재, 힘 및 에너지 감시 장치.
특징
전기 모수
| 빈도 | 50-400Hz |
| 정격 입력 | 5A-5000A |
| 측정 범위 | 5%In-130%In |
| 정격 출력 | 0-5A |
| 비율 | ≤ ± 0.5% |
| 단계 각 | ≤ ±30min |
| 절연성 힘 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | PC /UL94-V0 |
| 감개틀 | PC |
| 핵심 | 실리콘 강철 |
| 내부 구조 | 에폭시 |
| 건축 | 나사 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | 맨끝 |
선택을 타자를 치십시오
| P/N | 정격 입력 (a) | 산출 (a) | 정확도 | 차원 (mm) | |||||||||
| A | B | C | D | E | F | G | H | I | |||||

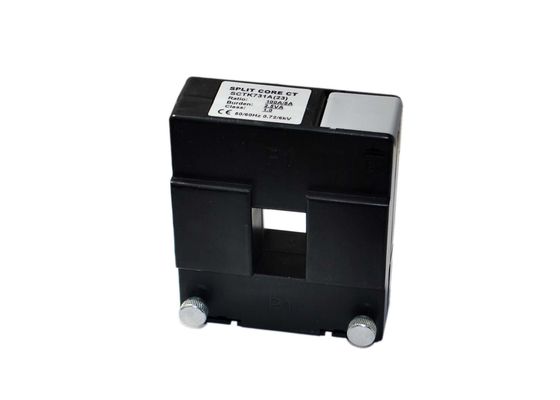

| SCTK731A (23) | 100-400A | 1A/5A | 0.5, 1.0, 3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0.5, 1.0, 3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0.5, 1.0, 3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0.5, 1.0, 3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0.5, 1.0, 3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0.5, 1.0, 3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0.5, 1.0, 3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0.5, 1.0, 3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
