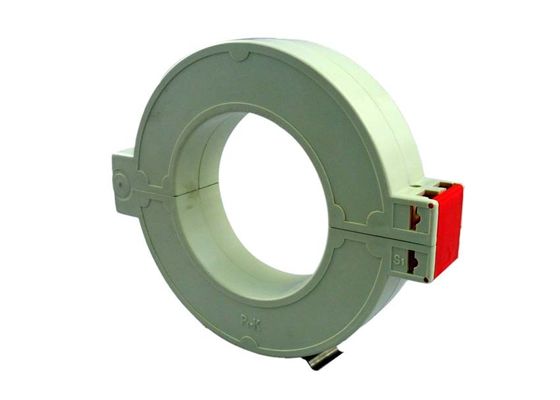

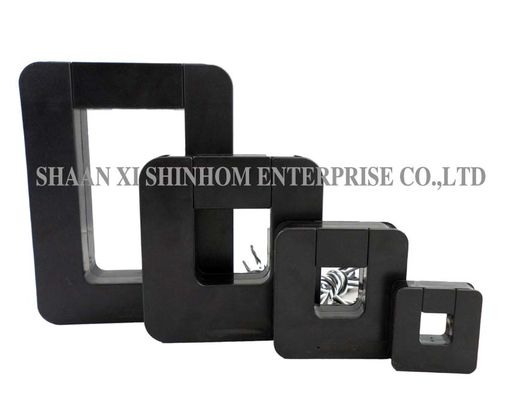

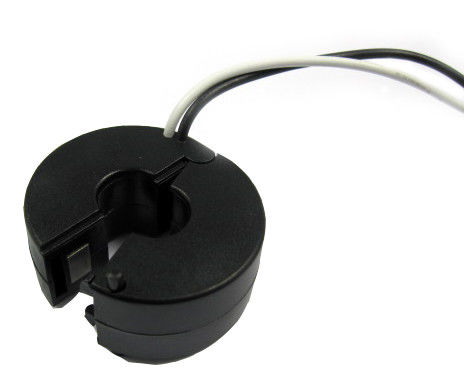

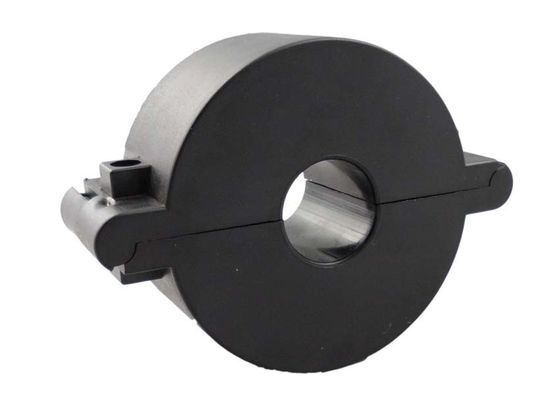

5000A에 5를 가진 SCTK751 시리즈 쪼개지는 핵심 현재 변압기는 종결/오프닝 특징, 정확도 1.0를 입력하고 뭅니다
쪼개지는 핵심 작풍 현재 변압기의 SCTK751 시리즈는 빠르고 쉬운 임명을 위해 디자인됩니다. 쪼개지는 핵심 디자인은 자기장 감응작용을 통해 CT 임명을 위한 케이블 회로 차단 없이 몸의 접촉이 없는 현재 측정을 허용합니다. 이 방법은 더 안전하고, 더 쉬운 휴대용 현재 측정을 허용합니다.
전기 모수
| 빈도 | 50-60Hz |
| 정격 입력 | 5A-5000A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V (AC) 또는 0-500mA |
| 비율 | ± 1.0% |
| 단계 각 | ≤ ±90min |
| 절연성 힘 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | PC /UL94-V0 |
| 감개틀 | PBT |
| 핵심 | 퍼멀로이 |
| 내부 구조 | 에폭시 |
| 건축 | 동점 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | UL1015 22AWG 철사 (twinsted 철사) 2.0m |
특징:
신청:
선택을 타자를 치십시오
|
P/N |
정격 입력 (a) |
산출 (mA/V) |
정확도 |
차원 (mm/inch) |
|||||
|
A |
B |
C |
D |
E |
|||||
|
SCTK751A |
5-200A (5,10,30,50,75,100,125,150,200) |
0-13.3mA 0.333V |
1.0 |
50.8 (2.00) |
53.3 (2.09) |
15.0 (0.59) |
19.1 (0.75) |
19.1 (0.75) |
|
|
SCTK751B |
10-400A (10,50,75,150,200,250,300,400) |
0-26.6mA 0.333V |
1.0 |
59.6 (2.35) |
62.7 (2.47) |
21.0 (0.83) |
19.1 (0.75) |
19.1 (0.75) |
|
|
SCTK751C |
50-630A (50,100,125,200,250,400,600,630) |
0-66.6mA 0.333V |
1.0 |
82.5 (3.25) |
85.1 (3.35) |
25.6 (1.01) |
31.8 (1.25) |
31.8 (1.25) |
|
|
SCTK751D |
100-2000A (100,250,400,630,800A, 1000,2000) |
0-200mA 0.333V |
1.0 |
121.0 (4.76) |
127.0 (5.00) |
30.4 (1.19) |
50.8 (2.00) |
50.8 (2.00) |
|
|
SCTK751E |
200-3000A (200,250,400,630,1500,2500,3000) |
0-300mA 0.333V |
1.0 |
118.0 (4.65) |
133.0 (5.24) |
24.0 (0.94) |
68.0 (2.68) |
80.0 (3.15) |
|
|
SCTK751F |
400-5000A (400,800,1000,1500,2000,3000,5000) |
0-500mA 0.333V |
1.0 |
146.0 (5.75) |
190.5 (7.50) |
35.6 (1.40) |
76.2 (3.00) |
127.0 (5.00) |
|
사용을 위한 방향
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
