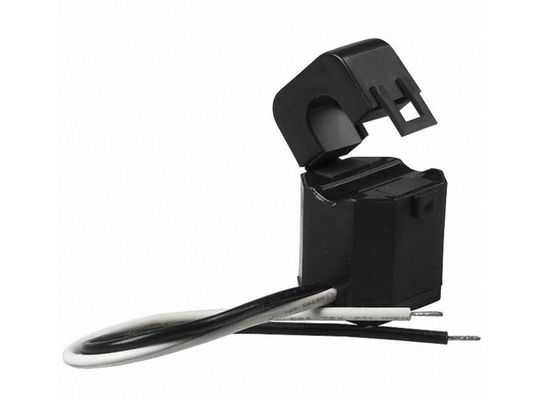

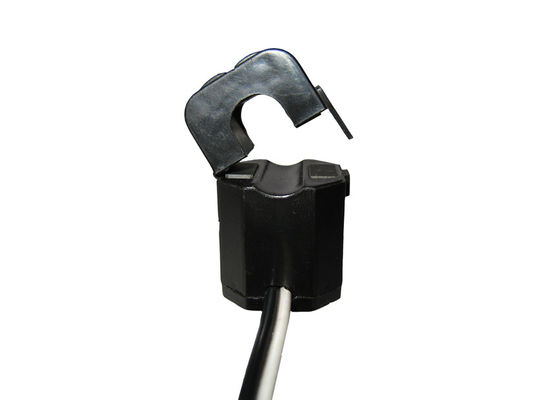

0.333VAC 또는 0-500mA 산출을 가진 SCTK681A 시리즈 5A-630A RoHS 쪼개지는 핵심 현재 변압기
SCTK681A 시리즈 균열 핵심 현재 변압기
신청:
전기 모수
| 빈도 | 50-2KHz |
| 정격 입력 | 5A-630A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V (AC) 또는 0-500mA |
| 비율 | ≤± 1.0% |
| 단계 각 | ≤ ±60min |
| 절연성 힘 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | PA /UL94-V0 |
| 감개틀 | PBT |
| 핵심 | 실리콘 강철 |
| 내부 구조 | 에폭시 |
| 건축 | 동점 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | UL1015 20AWG 철사 (twinsted 철사) 2.5m |
선택을 타자를 치십시오
| P/N |
정격 입력 (a) |
산출 (mA/V) | 정확도 | 차원 (mm/inch) | ||||
| Ø | A | B | C | |||||
| SCTK681A-005 |
5-20A (5,8A, 10,15,20) |
0-25mA 0.333V |
0.5, 1.0, 3.0 |
5.0 (0.20) |
31.5 (1.24) |
19.5 (0.77) |
21.0 (0.83) |
|
| SCTK681A-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0.5, 1.0, 3.0 |
10.0 (0.39) |
41.0 (1.61) |
24.0 (0.94) |
26.5 (1.04) |
|
| SCTK681A-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0.5, 1.0, 3.0 |
16.0 (0.63) |
45.5 (0.22) |
29.0 (1.14) |
31.5 (1.24) |
|
| SCTK681A-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0.5, 1.0, 3.0 |
24.5 (0.96) |
65.0 (2.56) |
45.0 (1.77) |
40.0 (1.57) |
|
| SCTK681A-035 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.5, 1.0, 3.0 |
35.7 (1.41) |
81.5 (3.21) |
57.0 (2.24) |
51.0 (2.01) |
|
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
