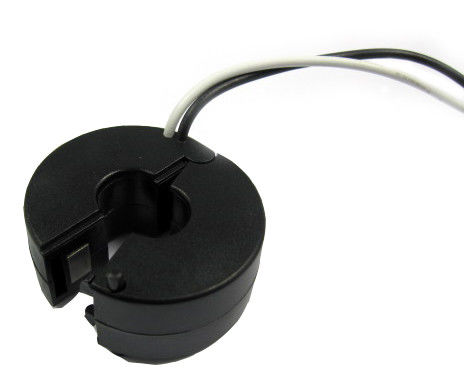

SCTK661 시리즈 AC 0.333V 쪼개지는 핵심 CT 0-500mA 현재 변압기, Customizable 넓은 안 창
SCTK661 시리즈 개조 (균열 핵심) 현재 변압기는 특별히 새로운 이미 기존하는 순일에 있는 그들의 임명을 촉진하기 위하여 디자인되었습니다. 그들은 어떤 케이블 또는 공통로 회로도 열기 없이 설치될지도 모릅니다. CT의 이차 감기의 맞은편에 내부 정밀도 저항기는 낮은 안전한 전압 산출을 제공합니다.
특징:
신청:
전기 모수
| 빈도 | 50-60Hz |
| 정격 입력 | 0.5A-630A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V (AC) 또는 0-500mA |
| 비율 | ≤± 0.1% |
| 단계 각 | ≤ ±30min |
| 절연성 힘 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | PC /UL94-V0 |
| 감개틀 | PC |
| 핵심 | 퍼멀로이 |
| 내부 구조 | 에폭시 |
| 건축 | 동점 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | UL1015 22AWG 철사 (twinsted 철사) 2.5m |
선택을 타자를 치십시오
| P/N |
정격 입력 (a) |
산출 (mA/V) | 정확도 | 차원 (mm/inch) | |||||
| A | B | C | D | E | |||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0.2, 0.5, 1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0.2, 0.5, 1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10,100,200,250,400) |
0-200mA 0.333V |
0.2, 0.5, 1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10,100,200,250,400) |
0-200mA 0.333V |
0.2, 0.5, 1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.2, 0.5, 1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
|
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
