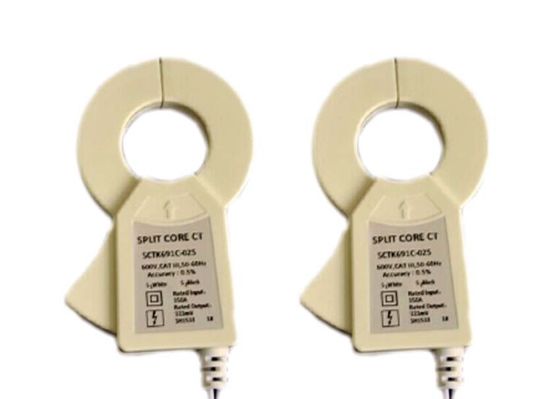

1000A 단 하나 단계 현재 시험에 현재 범위 0mA를 가진 SCTK691C 시리즈 쪼개지는 핵심 현재 변압기
SCTK691C 시리즈는 기존하는 패널에게 현재 변압기, CT죔쇠에 조정 센터 짐 센터와 같은 와트수를 측정하거나 감시하기 위하여 거치될 수 있습니다 입니다. 이 CT는 더 쉬운 임명을 위한 기존하는 케이블 제거 없이 거치될 수 있습니다
특징:
신청:
전기 모수
| 빈도 | 50-2.5KHz |
| 정격 입력 | 0.5A-630A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V (AC) 또는 0-5A |
| 비율 | ≤± 0.2% |
| 단계 각 | ≤ ±10min |
| 절연성 힘 | 5.0KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
기계적인 모수
| 케이스 | PC/UL94-V0 |
| 감개틀 | PBT |
| 내부 구조 | 에폭시 |
| 운영하는 임시 직원 | - 25℃~+75℃ |
| 작동 습도 | ≤85% |
| 산출 연결 | 맨끝 또는 UL1015 22AWG 철사 1.5m |
선택을 타자를 치십시오
| P/N |
정격 입력 (a) |
산출 (mA/V) | 정확도 | 차원 (mm) | |||||
| A | B | C | D | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0.2, 0.5, 1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V/0-100mA | 0.2, 0.5, 1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V/0-200mA | 0.2, 0.5, 1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V/0-200mA/1A | 0.2, 0.5, 1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2, 0.5, 1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
